제네시스 GV90 멀티 챔버 에어 서스펜션 작동 원리, 아키텍처

제네시스 GV90(JG1) 멀티 챔버 에어 서스펜션: 가변 강성 제어와 능동적 진동 감쇠의 공학적 메커니즘





 대형 플래그십 SUV, 특히 고전압 배터리 팩으로 인해 공차중량이 2.8톤을 상회하는 전기차(EV) 환경에서 서스펜션 시스템은 상충하는 두 가지 목표를 동시에 달성해야 합니다. 첫째는 노면 충격을 완전히 차단하는 '절대적 안락함'이며, 둘째는 높은 무게 중심과 관성을 억제하는 '동적 안정성'입니다. 제네시스 GV90(JG1)에 적용된 차세대 멀티 챔버 에어 서스펜션은 공기 스프링 내부의 체적을 물리적으로 분할 및 제어함으로써 상황에 따라 스프링 강성(Spring Rate)을 가변적으로 조절하는 최첨단 공학 솔루션입니다. 이는 단순한 높이 조절을 넘어, 차량의 수직 하중 이동과 롤링/피칭을 능동적으로 제어하는 아키텍처의 핵심입니다.











멀티 챔버 에어 스프링의 물리적 작동 원리 및 아키텍처

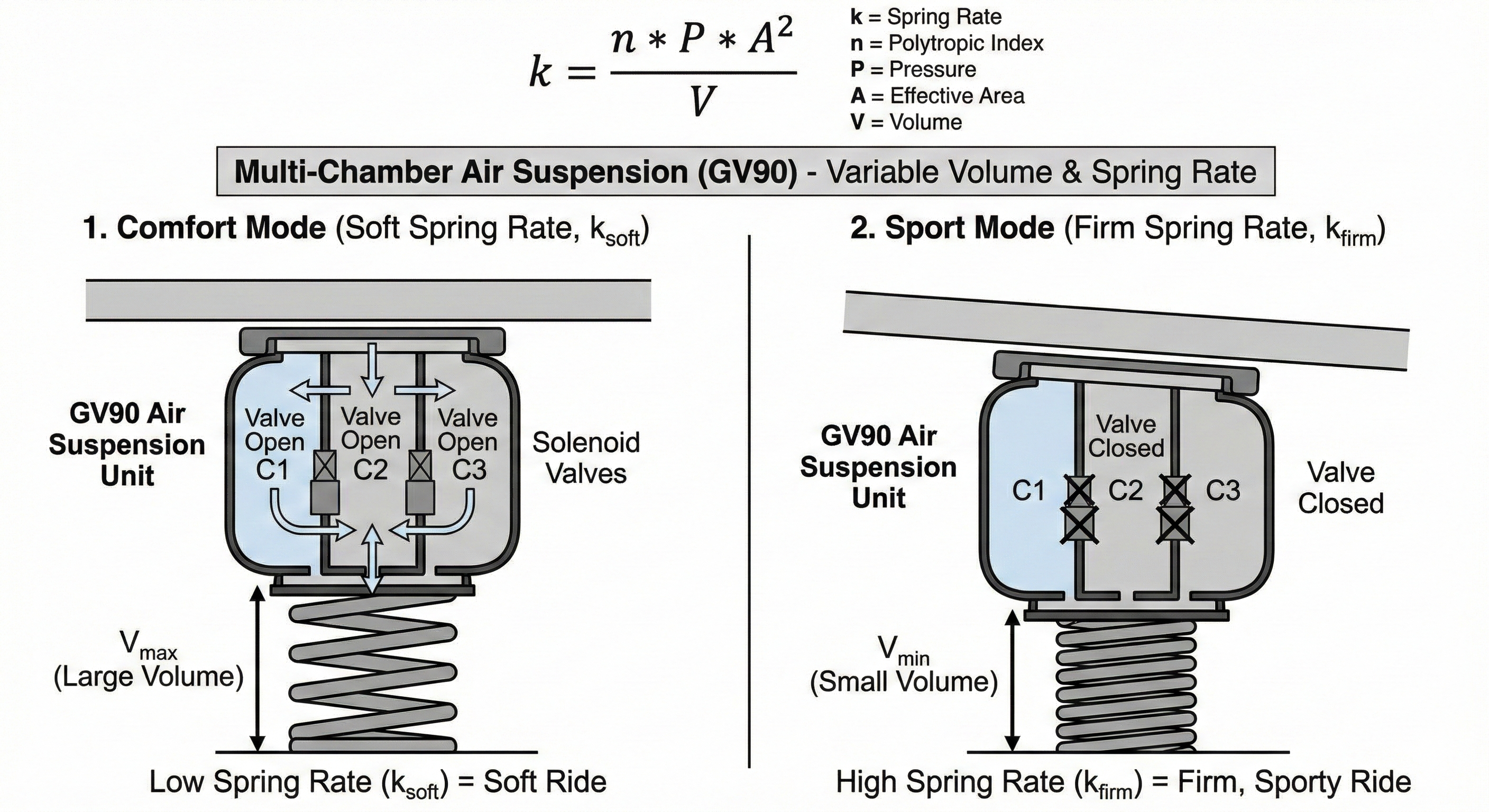

1. 가변 체적 제어를 통한 스프링 강성(k) 변화

에어 서스펜션의 강성은 내부 공기의 압력과 체적에 반비례합니다. 기본적인 물리 공식 k = (n * P * A^2) / V (여기서 n은 폴리트로픽 지수, P는 압력, A는 유효 수압 면적, V는 체적)에 따라, 체적 V가 줄어들면 스프링 강성 k는 급격히 상승합니다. GV90의 멀티 챔버 시스템은 하나의 에어 스프링 내부에 2~3개의 독립된 공기실을 구성하고, 각 챔버 사이를 고속 솔레노이드 밸브로 연결합니다. 부드러운 승차감이 필요한 구간에서는 모든 챔버를 개방하여 체적을 최대화하고 강성을 낮추며, 고속 주행이나 급격한 코너링 시에는 특정 챔버를 폐쇄하여 체적을 줄임으로써 스포츠카 수준의 단단한 감쇠력을 확보합니다.

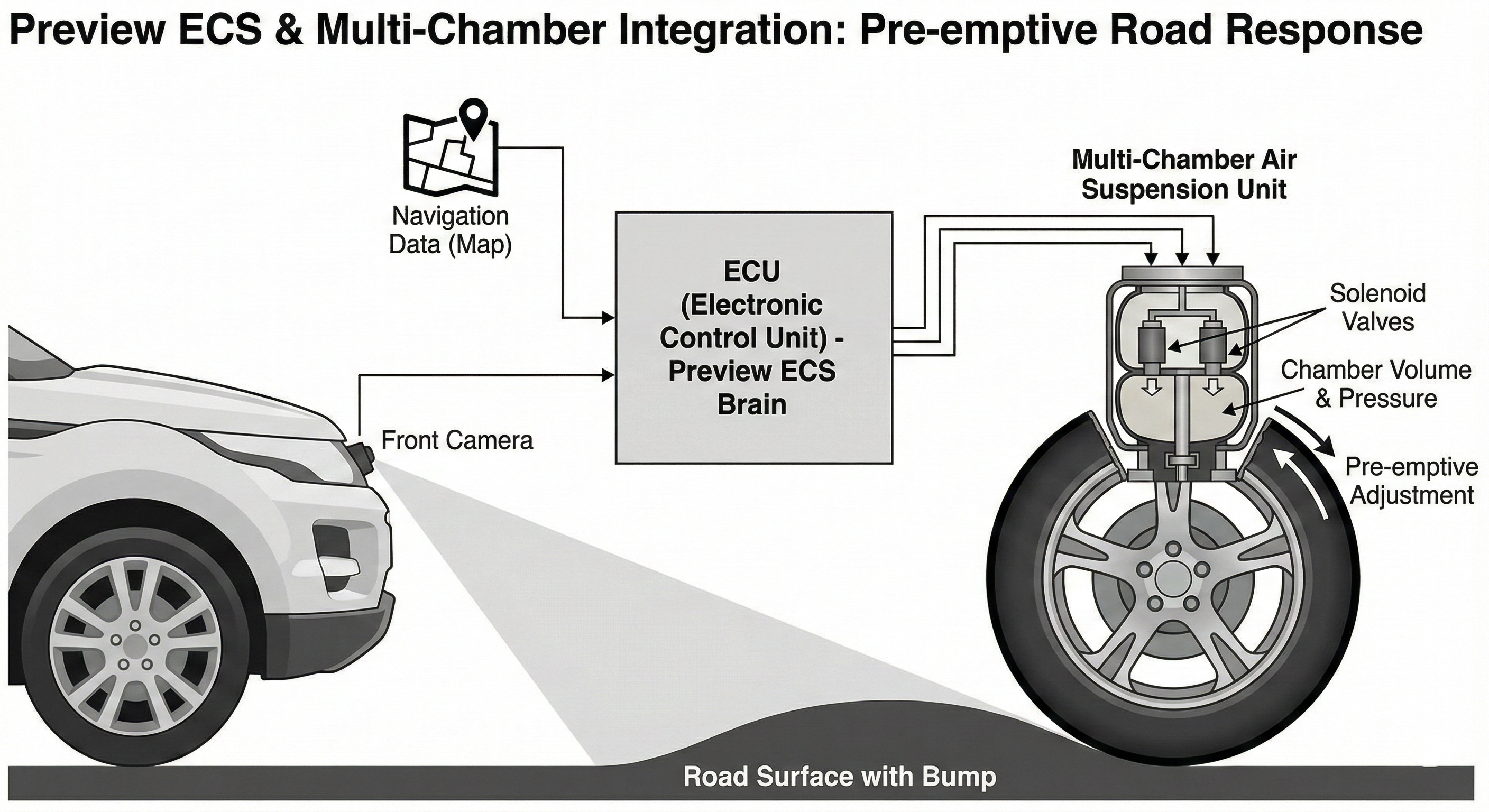

2. 프리뷰 전자제어 서스펜션(Preview ECS)과의 통합

전방 카메라 및 내비게이션 지도 데이터를 활용하는 프리뷰 ECS는 멀티 챔버 시스템의 '두뇌' 역할을 합니다. 전방 10~15m 지점의 과속방지턱이나 노면 파손을 사전에 인지하면, 제어 유닛(ECU)은 바퀴가 해당 지점에 도달하기 직전 챔버의 압력과 체적을 최적화합니다. 이는 수동적인 충격 흡수가 아닌, 충격 발생 전 서스펜션의 특성을 미리 변경하는 '능동적 대응' 아키텍처를 구현합니다.

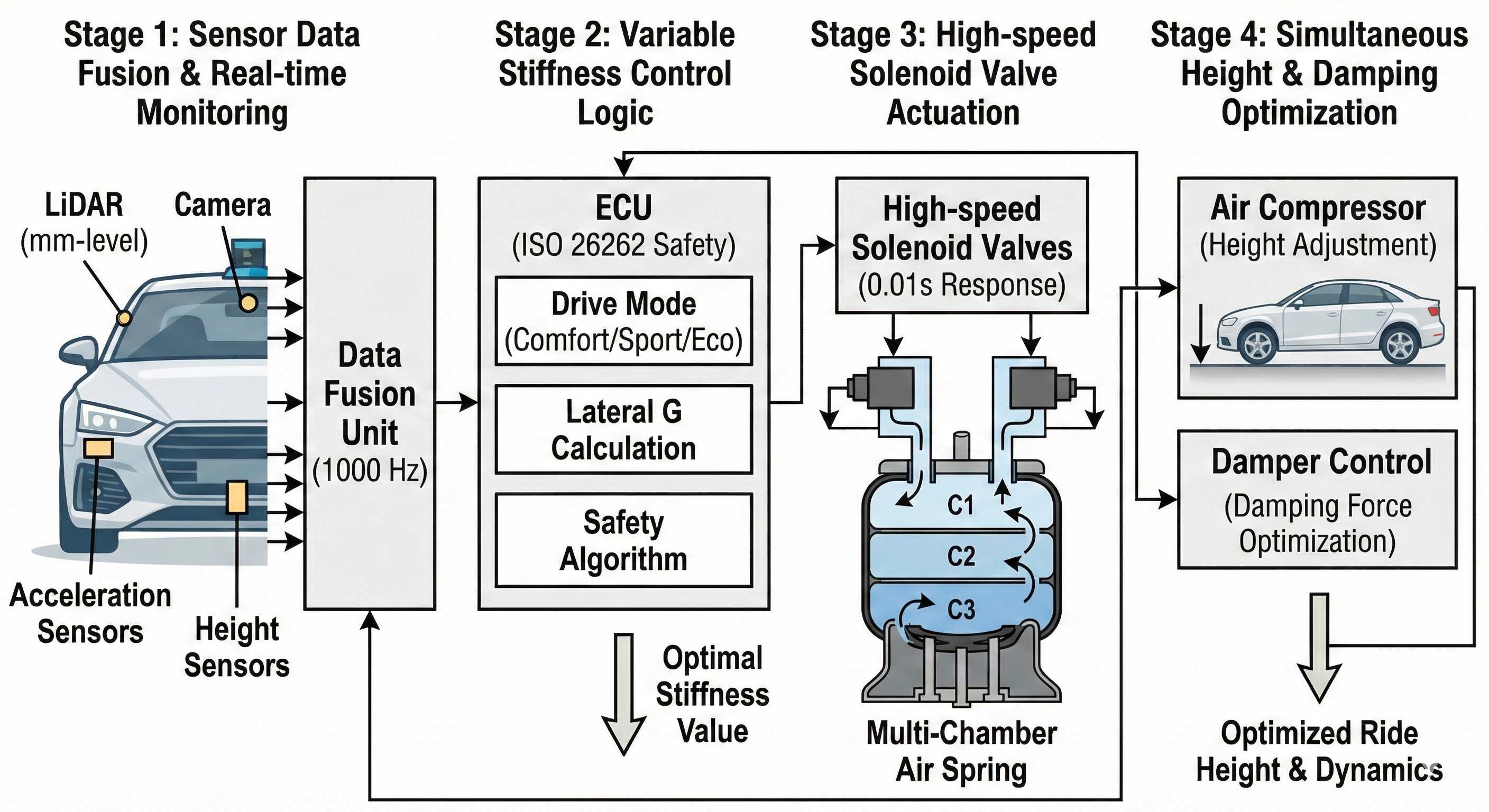

표준 운영 프로세스 및 제어 워크플로우







단계 1: 센서 데이터 퓨전 및 실시간 모니터링

차량 전반에 배치된 가속도 센서, 차고 센서, 그리고 ADAS 하드웨어가 초당 1,000회 이상의 주기로 노면 상황과 차체 거동을 수집합니다. 특히 고정밀 라이다(LiDAR) 데이터는 노면의 미세한 고저차를 mm 단위로 분석하여 챔버 제어의 기초 자료로 활용됩니다.



단계 2: 가변 강성 로직 연산 (Control Logic)

수집된 데이터를 바탕으로 ECU는 현재 주행 모드(Comfort, Sport, Eco)와 횡가속도(G)를 계산합니다. ISO 26262 기능 안전 표준에 따라 설계된 알고리즘은 차량의 전복 가능성이나 접지력 상실을 방지하기 위한 최적의 스프링 강성 값을 도출합니다.



단계 3: 고속 솔레노이드 밸브 액추에이션

연산된 값은 각 스프링에 위치한 밸브로 전달됩니다. 멀티 챔버 시스템의 핵심은 응답 속도입니다. 0.01초 이내에 챔버 사이의 통로를 개폐함으로써 운전자가 이질감을 느끼지 못하는 수준에서 즉각적인 모드 전환이 이루어집니다.



단계 4: 차고 및 감쇠력 동시 최적화

강성 조절과 동시에 에어 컴프레서를 통해 차고를 조절합니다. 고속 주행 시에는 차고를 낮춰 공기저항계수($Cd$)를 최적화하고, 험로 주행 시에는 지상고를 높여 배터리 팩을 물리적으로 보호하는 프로세스가 실행됩니다.





기술적 제원 및 시스템 비교 분석





GV90에 탑재된 시스템은 기존 싱글 챔버나 1세대 듀얼 챔버 시스템 대비 압도적인 제어 범위를 가집니다. 아래 표는 각 세대별 에어 서스펜션의 기술적 지표를 비교한 데이터입니다.

구분 항목	싱글 챔버 (기존)	듀얼 챔버 (G90급)	멀티 챔버 (GV90 JG1)
강성 가변 범위	고정 (압력 조절만 가능)	약 2단계 가변	3단계 이상 미세 가변
제어 응답 시간	100ms 이상	약 20~30ms	10ms 이하 (초고속 밸브)
하중 지지 한계	내연기관 최적화	하이브리드/대형 세단	전기차 전용 (고하중 설계)
에너지 회수 기능	미적용	제한적 적용	능동형 펌프 통합 관리
정숙성 (NVH)	표준 수준	우수함	능동 로드 노이즈 캔슬링 연동

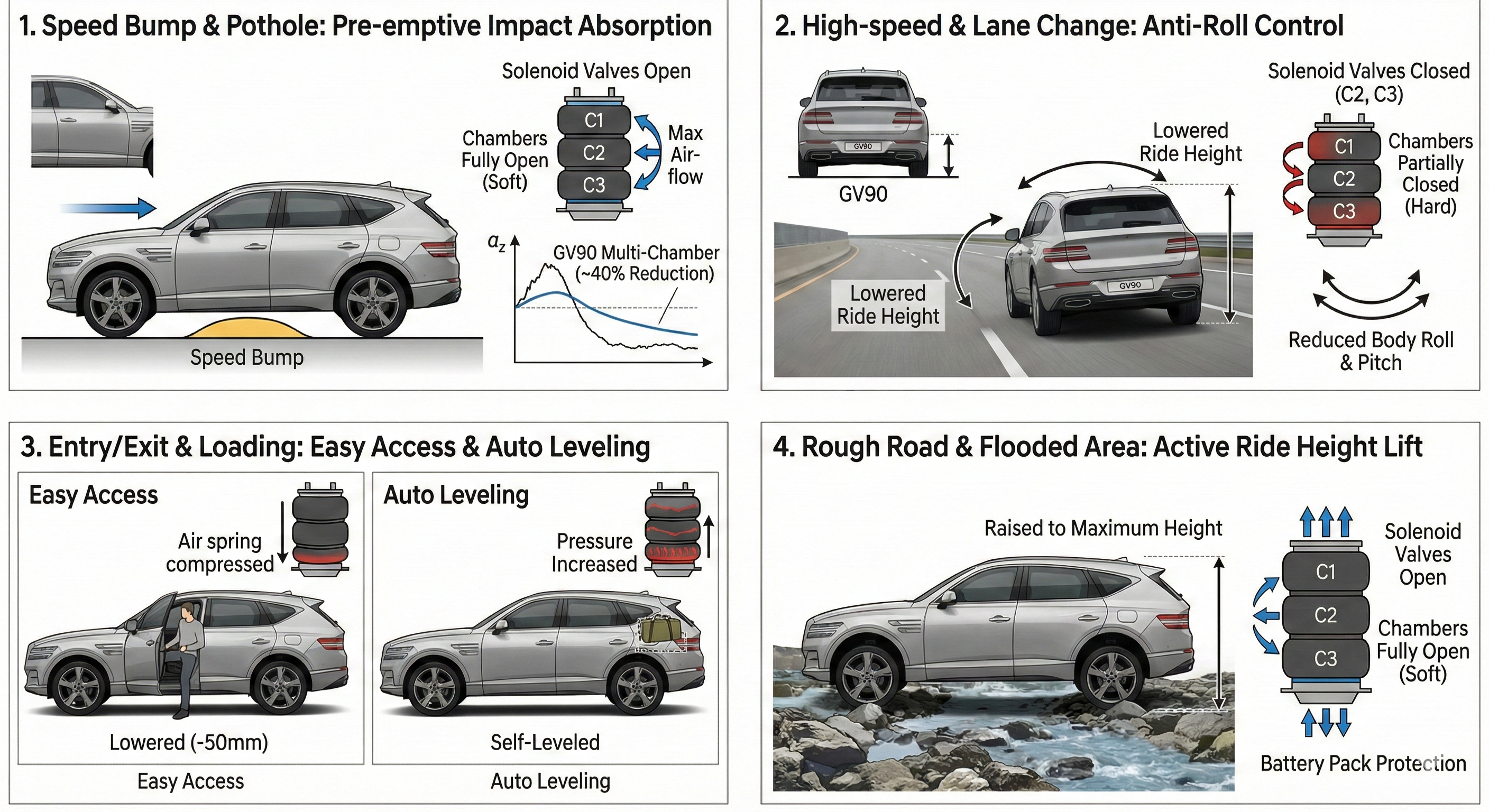

실주행 시나리오별 승차감 최적화 및 운전자 혜택



1. 과속방지턱 및 노면 파손 구간: 능동적 충격 상쇄

일반적인 서스펜션은 충격이 발생한 후 댐퍼가 이를 흡수하지만, GV90의 멀티 챔버 시스템은 노면 데이터를 미리 읽어 챔버를 최대 개방(Soft) 상태로 전환합니다. 이를 통해 타이어가 방지턱에 닿는 순간의 수직 가속도를 물리적으로 분산시켜, 실내 승객에게 전달되는 진동을 기존 시스템 대비 40% 이상 저감하는 효과를 제공합니다.



2. 고속 주행 및 급격한 차선 변경: 안티-롤(Anti-Roll) 제어

고속도로 주행 시 차량은 공기 역학적 효율을 위해 지상고를 스스로 낮춥니다. 이때 챔버 일부를 폐쇄하여 스프링을 단단하게 보강(Hard)함으로써, 대형 SUV 특유의 휘청거림(Roll)과 고속 주행 시 뒤쪽이 흔들리는 현상(Pitch)을 억제합니다. 이는 전기차의 무거운 하중을 견고하게 지지하여 운전자에게 고속 열차와 같은 주행 안정감을 전달합니다.

3. 승하차 및 적재 편의성: 이지 액세스 및 오토 레벨링

차량이 정차하고 승객이 하차하려 할 때, 시스템은 차고를 최대 50mm까지 낮추어 노약자나 어린이가 안전하게 내릴 수 있도록 돕습니다. 또한 트렁크에 무거운 짐을 실을 경우, 뒤쪽 서스펜션의 압력을 능동적으로 높여 차량이 뒤로 처지는 현상을 방지하고 주행 시 전조등의 조사 각도가 상향되는 것을 막아 안전한 시야를 확보합니다.



4. 험로 및 침수 지역 주행: 능동형 차고 상승

비포장도로나 물이 고인 지역을 지날 때 운전자가 '험로 주행 모드'를 선택하면 지상고를 최대치로 높여 배터리 팩에 가해질 수 있는 물리적 타격을 원천 차단합니다. 이는 하부 파손으로 인한 고가의 배터리 교체 비용 발생 가능성을 낮추는 경제적 이점과 직결됩니다.











럭셔리 모빌리티의 새로운 기준







 제네시스 GV90(JG1)의 멀티 챔버 에어 서스펜션은 단순한 기계적 장치를 넘어, 센서 퓨전과 정밀 제어 공학이 결합된 집약체입니다. 이는 무거운 배터리를 탑재한 전기차가 가진 물리적 한계를 극복하고, 구름 위를 걷는 듯한 '매직 라이드'를 구현하는 핵심 동력입니다. 향후 이 기술은 완전 자율주행 시대에 승객이 차내에서 업무를 보거나 휴식을 취할 수 있도록 하는 '진동 제로' 공간 구축의 초석이 될 것입니다. 제네시스는 이 시스템을 통해 글로벌 럭셔리 시장에서 기술적 우위를 점하며 하이엔드 EV의 지평을 넓히고 있습니다.







---
