BMW 프로액티브 섀시 컨트롤: AI 로드 프리뷰 기술의 공학적 메커니즘과 설계 아키텍처





 자동차의 주행 역학(Vehicle Dynamics)은 노면의 불규칙성과 차량의 관성 사이에서 최적의 균형점을 찾는 과정입니다. 과거의 서스펜션 시스템이 충격이 발생한 후 대응하는 '반응형(Reactive)' 제어에 머물렀다면, 현대의 섀시 공학은 센서 융합과 머신러닝을 통해 충격을 미연에 방지하는 '선제적(Proactive)' 단계로 진화했습니다. BMW 프로액티브 섀시 컨트롤은 스테레오 카메라, 내비게이션 데이터, 그리고 48V 고전압 전장 시스템을 통합하여 차량이 노면 상태를 미리 '예견'하고 대응하게 함으로써, 승차감과 핸들링이라는 상충하는 설계 목표를 동시에 달성하는 핵심 솔루션입니다.

















핵심 기술 원리 및 아키텍처

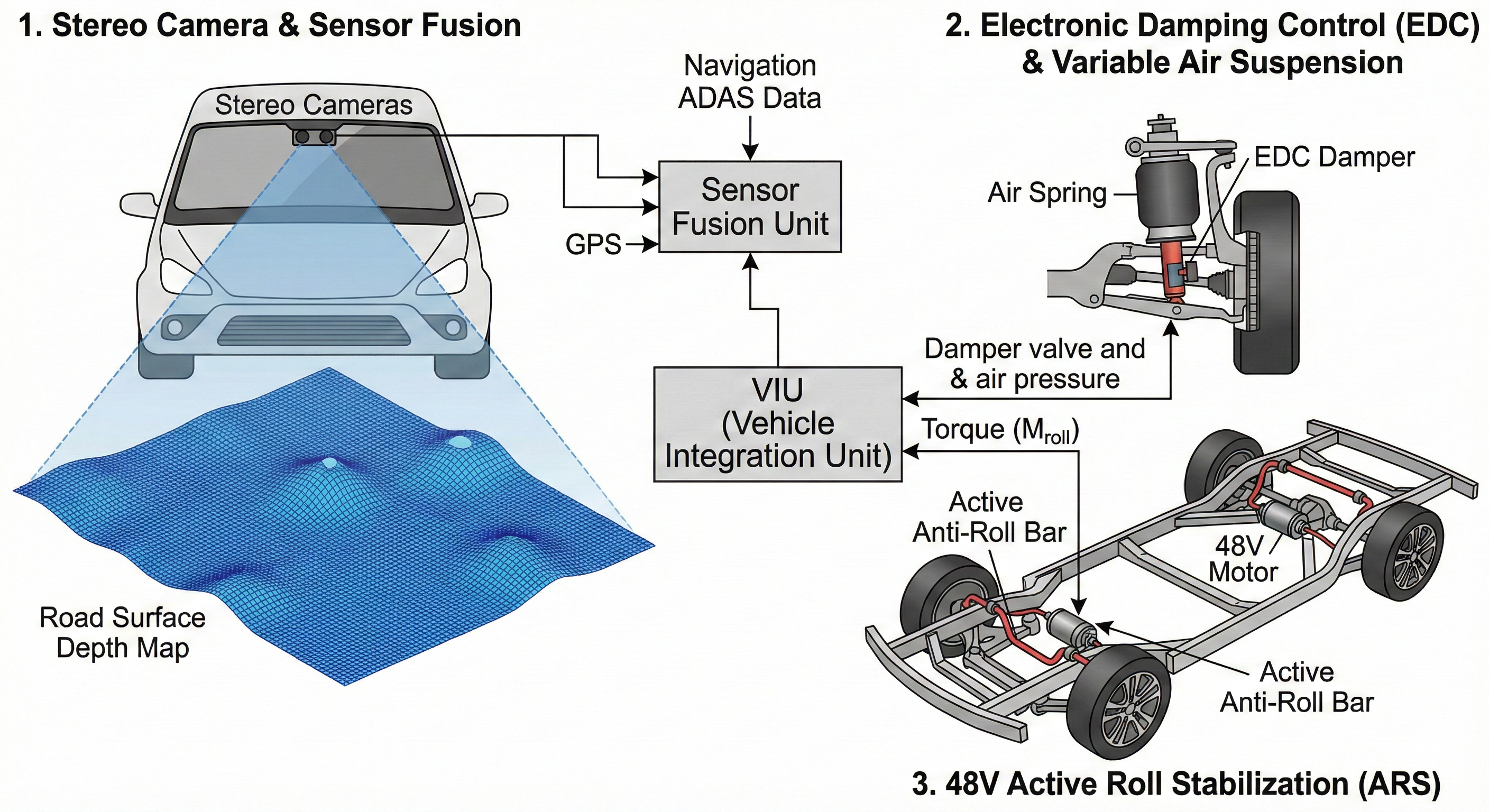

프로액티브 섀시 컨트롤의 핵심은 차량 전방의 도로 형상을 정밀하게 스캔하고, 이를 기반으로 댐퍼와 스테빌라이저의 물성치를 실시간으로 가변시키는 아키텍처에 있습니다.

1. 스테레오 카메라 및 공간 데이터 융합(Sensor Fusion)

차량 전면 윈드실드 상단에 위치한 고해상도 스테레오 카메라는 전방 약 $15m \sim 20m$ 거리의 노면을 초당 수십 회 스캔합니다. 두 개의 카메라 렌즈 사이의 시차(Parallax)를 이용하여 노면의 고저차를 픽셀 단위의 깊이 지도(Depth Map)로 변환합니다. 이때 내비게이션의 ADAS 데이터와 GPS 좌표가 결합되어, 카메라가 인지하기 어려운 급격한 구배 변화나 코너링 진입 구간에 대한 정보를 보완합니다.

2. 전자식 댐핑 컨트롤(EDC) 및 가변 에어 서스펜션

수집된 노면 정보는 차량 중앙 제어 장치(VIU, Vehicle Integration Unit)로 전달됩니다. AI 알고리즘은 노면의 돌기(Bump)나 파임(Pothole)의 크기를 계산하여, 해당 지점에 바퀴가 닿기 직전에 댐퍼의 감쇠력(c)을 조절합니다. 예를 들어 큰 요철을 통과할 때는 댐퍼의 밸브를 개방하여 압축 저항을 최소화하고, 통과 직후에는 반동을 억제하기 위해 리바운드 감쇠력을 높입니다.

3. 48V 액티브 롤 스태빌라이제이션(ARS)

BMW 기술의 정수는 48V 전기 모터를 활용한 액티브 롤 바에 있습니다. 좌우 서스펜션 사이에 위치한 모터는 주행 상황에 따라 안티 롤 바의 강성을 가변시킵니다. 직진 주행 시에는 연결을 해제하여 노면 충격이 좌우 바퀴로 전달되는 것을 차단하고, 코너링 시에는 강력한 토크(Mroll)를 역방향으로 인가하여 차체의 기울어짐을 억제합니다.

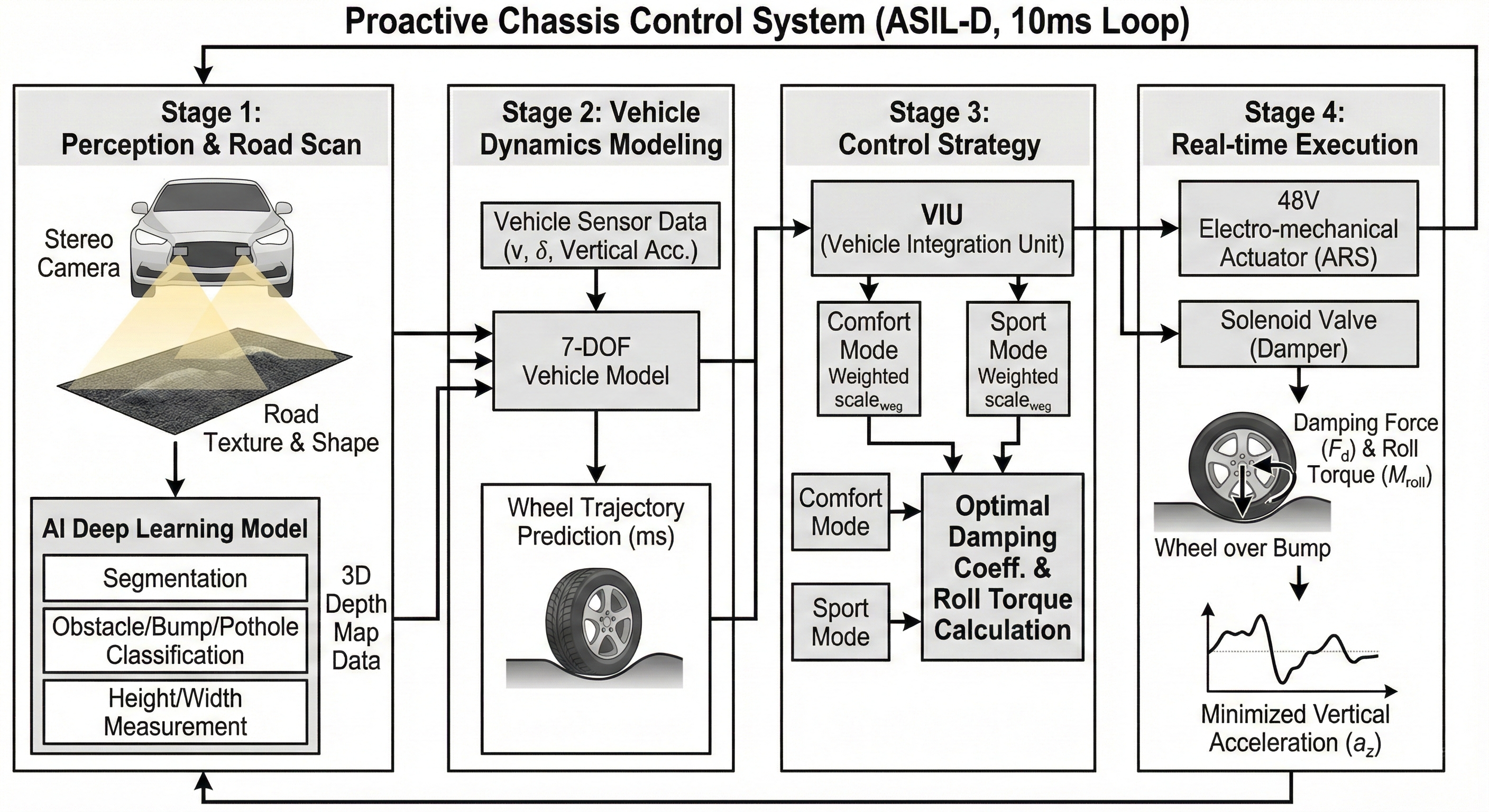

표준 운영 프로세스 및 워크플로우









이 시스템은 인지, 판단, 제어의 루프를 10ms(0.01초) 이내에 완료해야 하며, ISO 26262 ASIL-D 수준의 높은 기능 안전성을 요구합니다.

단계 1: 환경 인지 및 로드 스캔 (Perception)

차량이 주행하는 동안 스테레오 카메라가 노면의 텍스처와 형태를 캡처합니다. AI 모델은 딥러닝 기반의 세그멘테이션을 통해 장애물, 과속방지턱, 포트홀을 분류하며, 각 개체의 높이와 폭을 정밀하게 측정합니다.

단계 2: 차량 거동 예측 모델링 (Modeling)

현재 차량의 속도(v), 조향각(δ), 수직 가속도 데이터를 기반으로, 몇 밀리초 후에 각 바퀴가 노면 요철의 어느 지점을 통과할지 예측합니다. 이는 차량의 7자유도(7-DOF) 모델을 기반으로 계산됩니다.

단계 3: 액추에이터 제어 전략 수립 (Strategy)

예측된 노면 형상에 대응하기 위한 최적의 감쇠 계수와 롤 토크를 산출합니다. 이때 승차감 우선 모드(Comfort)에서는 충격 흡수에, 스포츠 모드(Sport)에서는 차체 거동의 일체감 확보에 가중치를 둡니다.

단계 4: 실시간 물리 구현 (Execution)

48V 전기 기계식 액추에이터와 솔레노이드 밸브가 즉각적으로 작동합니다. 바퀴가 요철에 닿는 순간 댐퍼는 이미 최적의 상태로 세팅되어 있어, 탑승자가 느끼는 수직 가속도(az)를 획기적으로 저감합니다.









기술적 제원 및 산업 표준 비교 분석







주요 섀시 제어 기술별 성능 지표와 물리적 특성을 비교하면 다음과 같습니다.

비교 항목	패시브 서스펜션	어댑티브 서스펜션	프로액티브(AI)
제어 방식	기계식 고정 감쇠	반응형 실시간 가변	예측형 선제 제어
응답 속도 (Latency)	N/A	20ms - 50ms	< 10ms
핵심 센서 구성	없음	가속도/스트로크 센서	스테레오 카메라/GPS/Lidar
롤 억제력 (Mroll)	낮음 (고정형)	중간 (가변 댐핑)	매우 높음 (48V 액티브)
전력 소모 체계	0W	12V 전원부	48V 마일드 하이브리드 통합

상기 표에서 알 수 있듯이, 프로액티브 시스템은 10ms 미만의 지연 시간(Latency)을 달성하여 인간의 감각이 인지하기 전에 차체 거동을 보정합니다. 이는 고속 주행 시 130km/h 이상의 속도에서도 노면 추종성을 유지할 수 있는 기술적 근거가 됩니다.

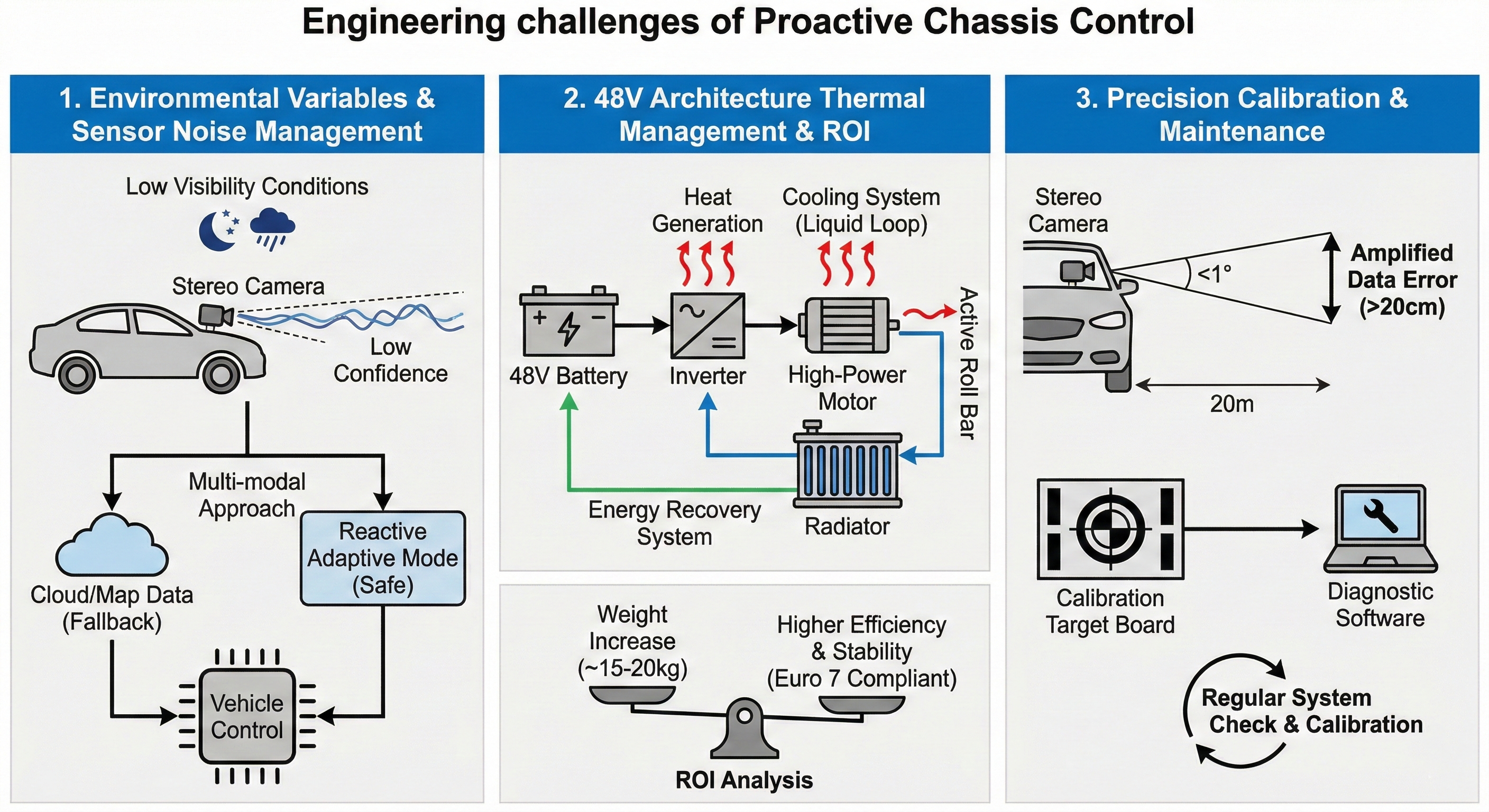

기술 도입 시 고려사항 및 엔지니어링 가이드









설계 및 유지보수 관점에서 프로액티브 섀시 컨트롤은 다음과 같은 공학적 도전에 직면합니다.

1. 환경 변수 및 센서 노이즈 처리

야간 주행, 폭우, 혹은 눈길과 같이 시계가 제한된 상황에서는 카메라 데이터의 신뢰도가 급격히 하락합니다. 이를 방지하기 위해 BMW는 '멀티모달(Multi-modal)' 접근 방식을 사용합니다. 시각 데이터가 불분명할 경우, 차량은 즉시 내비게이션 기반의 클라우드 로드 데이터를 우선 참조하거나 기존의 반응형 어댑티브 모드로 전환하여 안전성을 확보합니다.

2. 48V 아키텍처의 열 관리 및 ROI

액티브 롤 바에 사용되는 고출력 모터는 짧은 시간 내에 강력한 토크를 발생시키므로 열 부하가 큽니다. 따라서 효율적인 인버터 냉각 구조와 에너지 회수 시스템이 필수적입니다. 엔지니어링 관점에서 이 시스템은 차량 무게를 약 15kg~20kg 증가시키지만, 이로 인한 연비 손실보다 주행 안정성 향상을 통한 고속 주행 효율(Euro 7 기준 미세먼지 배출 감소 등) 개선 효과가 더 크다고 분석됩니다.

3. 정밀 캘리브레이션 및 사후 관리

사고 수리나 휠 얼라인먼트 조정 후에는 스테레오 카메라의 영점 조절(Calibration)이 필수적입니다. 1도 미만의 오차만으로도 20m 전방 노면 데이터의 오차는 수십 센티미터로 증폭되어 제어 오류를 유발할 수 있기 때문입니다. 전용 타겟 보드와 진단 소프트웨어를 활용한 정기적인 시스템 무결성 점검이 권장됩니다. 결론적으로 BMW 프로액티브 섀시 컨트롤은 단순히 부드러운 승차감을 제공하는 편의 장치를 넘어, 물리 법칙의 한계를 디지털 기술로 극복하려는 공학적 의지의 산물입니다. AI와 48V 전동화 기술의 융합은 향후 자율주행 단계가 높아짐에 따라 탑승자가 차량 내부에서 수행하는 다양한 활동(업무, 휴식 등)의 질을 결정짓는 핵심 아키텍처로 자리매김할 것입니다.







---
