아우디 프리딕티브 액티브 서스펜션 시스템 구성과 주요 기능

아우디 프리딕티브 액티브 서스펜션: 48V 전동식 액추에이터와 지능형 예측 제어의 융합



 아우디의 플래그십 라인업에 탑재된 '프리딕티브 액티브 서스펜션(Predictive Active Suspension)'은 주행 상황을 미리 읽고 대응하는 능동형 섀시 기술의 결정체입니다. 이 시스템은 차량의 48V 마일드 하이브리드(MHEV) 전력망을 활용하여 각 바퀴의 거동을 독립적으로 지배하며, 하드웨어의 물리적 한계를 인공지능과 전동화 기술로 극복한 사례입니다.

본 분석에서는 아우디만의 전동식 액추에이터 아키텍처와 센서 퓨전 기반의 예측 제어 메커니즘, 그리고 안전과 편의를 극대화하는 혁신적인 기능들을 심층적으로 고찰합니다.

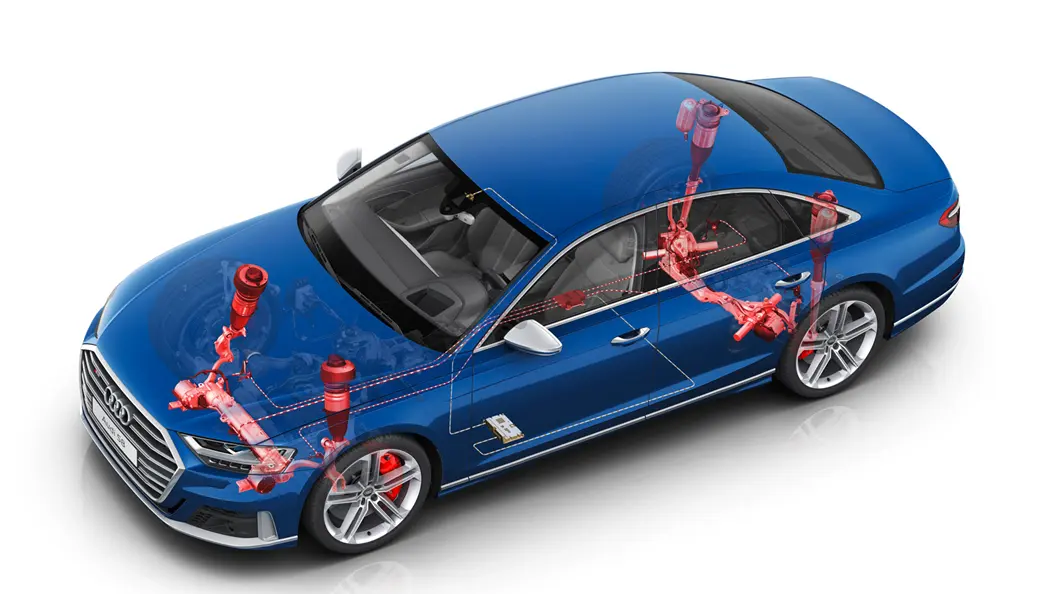

시스템 아키텍처: 48V 전동식 액추에이터와 공압 시스템의 통합 구성

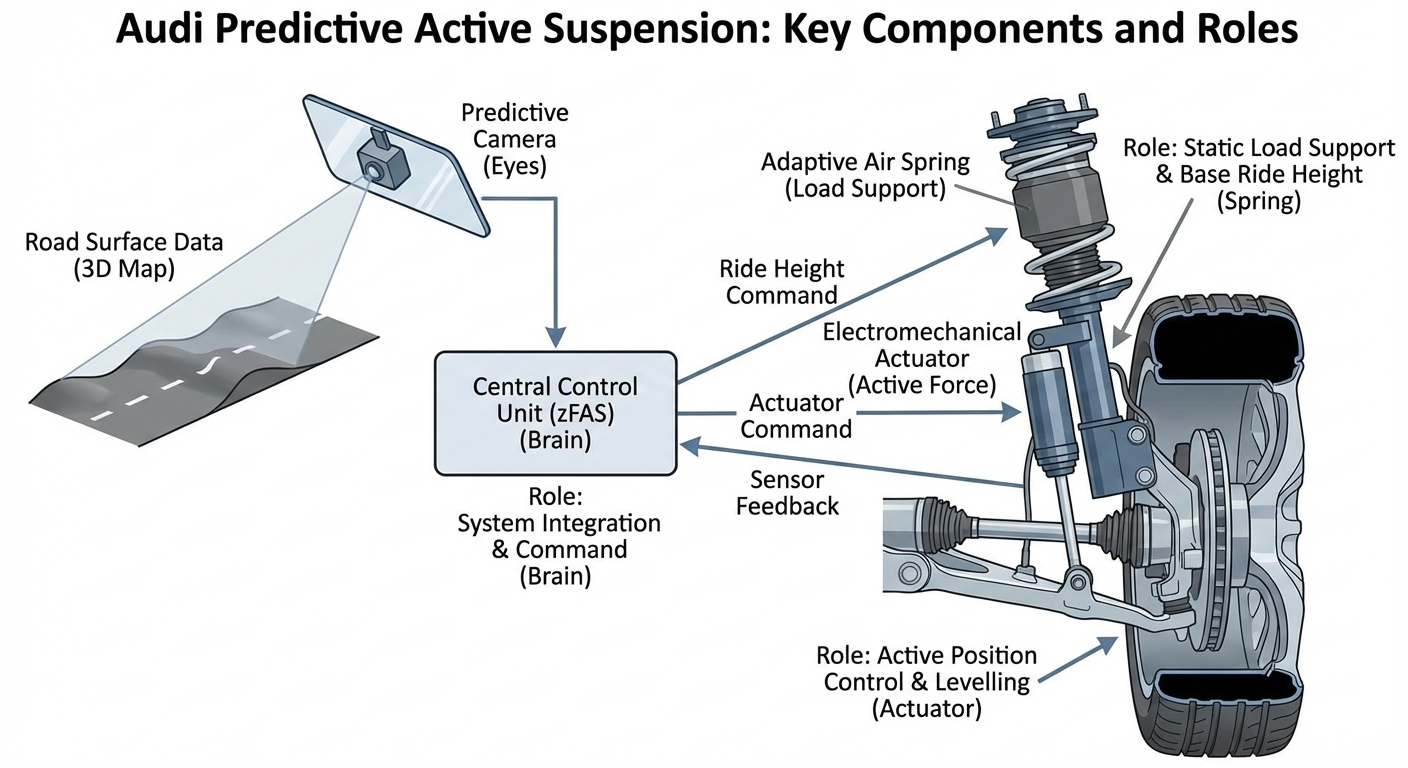

 아우디 시스템의 핵심은 유압 회로를 제거하고 그 자리에 '전동식 액추에이터(Electromechanical Actuator)'를 배치하여 응답성을 극한으로 끌어올린 데 있습니다. 주요 구성 부품과 그에 따른 기술적 역할은 다음과 같습니다.



핵심 부품	주요 기능 및 역할	시스템 내 전략적 위치
전동식 액추에이터	휠 위치의 강제적 가변 제어 및 차체 수평 유지 능력 생성	능동 거동을 주도하는 핵심 구동 유닛 (Actuator)
어댑티브 에어 스프링	정적 하중 지지 및 기본 차고 유지, 고주파 진동의 일차적 흡수	승차감의 토대를 형성하는 탄성 골격 (Spring)
프리딕티브 카메라	전방 15m 이내 노면 요철 인지 및 3D 데이터 지도 생성	예측 제어의 근거가 되는 정보 수집원 (Eyes)
중앙 제어 유닛(zFAS)	센서 데이터 통합 분석 및 각 휠별 액추에이터 구동 명령	시스템 전체를 총괄하는 지능형 두뇌 (Brain)





작동 메커니즘: 데이터가 거동으로 변환되는 원리와 프로세스

 아우디 프리딕티브 서스펜션의 전체적인 작동 원리는 '인지 - 판단 - 실행'으로 이어지는 일련의 지능형 프로세스를 기반으로 합니다. 먼저 윈드스크린 상단의 스테레오 카메라가 노면의 형상을 초당 수십 회 스캔하여 중앙 제어 유닛(zFAS)으로 전송합니다. zFAS는 현재 차량의 속도와 조향 각도를 고려하여 각 바퀴가 해당 노면에 도달할 시간을 밀리초(ms) 단위로 계산합니다.



 실제 요철에 도달하기 직전, 48V 전동 액추에이터는 계산된 명령에 따라 토크 로드를 회전시킵니다. 이 회전력은 서스펜션 암을 즉각적으로 밀어 올리거나 아래로 당겨, 바퀴가 요철의 형상을 따라 '미리' 움직이도록 유도합니다. 이 과정에서 에어 스프링은 차량의 기본 하중을 지탱하는 버팀목 역할을 수행하며, 전동 액추에이터는 충격을 무효화하는 능동적인 에너지를 보태어 차체 흔들림을 원천적으로 차단합니다.











능동형 제어 혁신 Part 1: 주행 안정성 및 예측 기반 보정







 아우디 프리딕티브 액티브 서스펜션의 첫 번째 혁신은 노면을 미리 읽고 대응함으로써 차체의 평형 상태를 극한으로 유지하는 기술적 정확성에 있습니다.

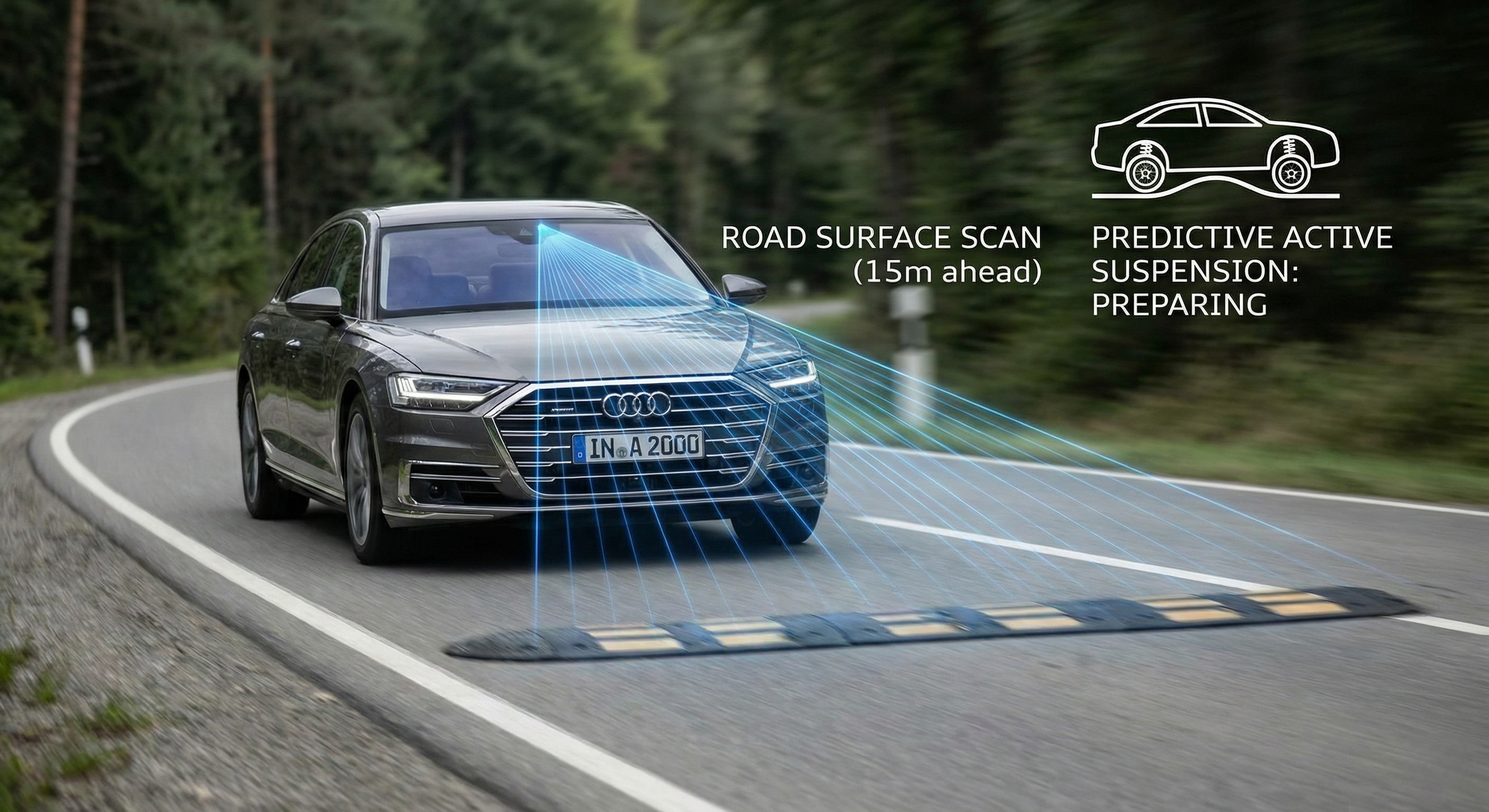

① 카메라 기반 노면 예측 (Predictive Road Scanning)

윈드스크린 상단의 스테레오 카메라는 전방 15m 이내의 노면 정보를 정밀 스캔합니다. 과속 방지턱이나 포트홀이 감지되면, 시스템은 해당 요철에 도달하기 약 0.5초 전부터 전동 액추에이터를 작동시킵니다. 바퀴가 방지턱에 닿는 순간 댐핑력을 부드럽게 풀어 충격을 흡수하고, 통과 직후 즉각적으로 차체를 수평으로 복귀시켜 잔진동을 차단합니다.

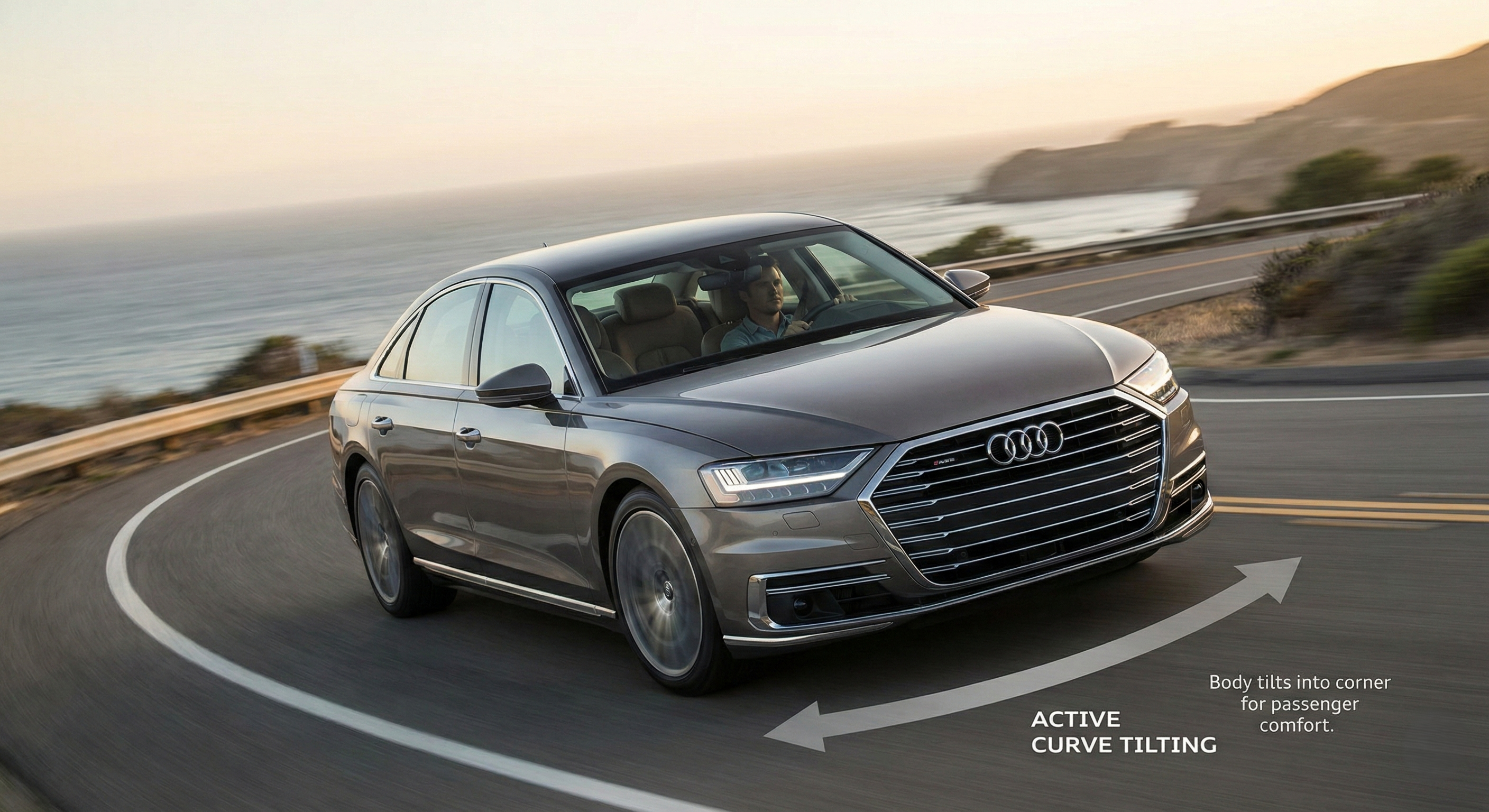

② 능동형 커브 틸팅 기능 (Active Curve Tilting)

코너링 시 발생하는 횡가속도를 상쇄하기 위해 차체를 코너 안쪽으로 기울이는 기능을 수행합니다. 이는 승객이 느끼는 원심력을 수직 하중으로 분산시켜 체감 원심력을 최소화합니다. 빠른 속도로 코너를 탈출할 때도 승객의 몸이 옆으로 쏠리지 않는 안정적인 주행 환경을 구축하여 럭셔리 세단에 걸맞은 안락함을 제공합니다.













능동형 제어 혁신 Part 2: 독보적인 안전 기술 및 사용자 경험





 아우디 프리딕티브 액티브 서스펜션의 두 번째 혁신은 사고 시 승객을 물리적으로 보호하는 안전 메커니즘과 정차 시의 편의 기술에 집중되어 있습니다.

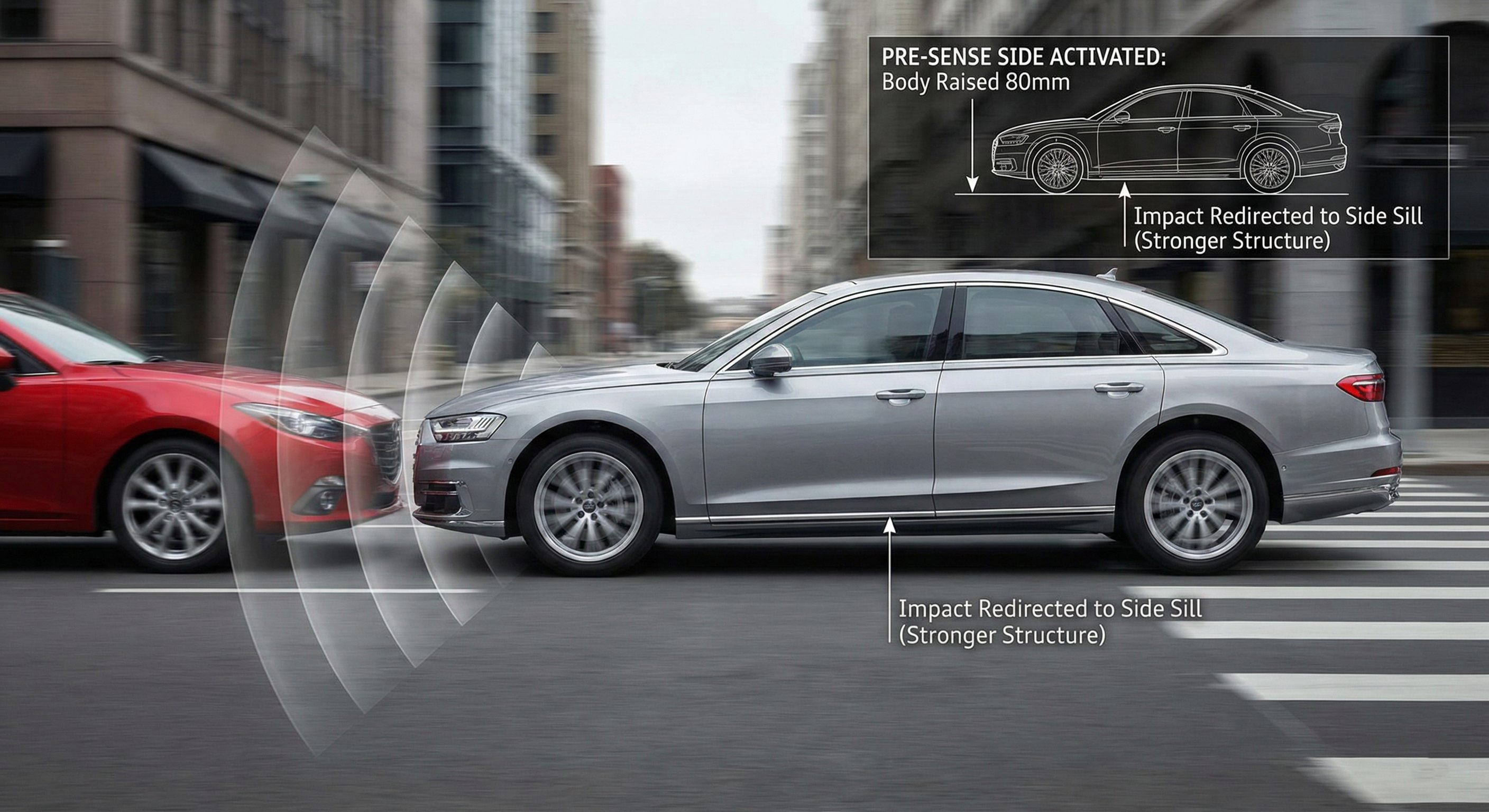

➂ 프리센스 사이드(Pre-sense Side): 측면 충돌 방어

차량 측면의 레이더 센서가 시속 25km/h 이상의 속도로 다가오는 충돌 위험을 감지하면, 시스템은 불과 0.5초 만에 충돌 예상 지점의 차체를 최대 80mm까지 들어 올립니다. 이는 상대 차량의 충격이 취약한 도어가 아닌, 가장 견고한 구조물인 '사이드 실(Side Sill)'에 집중되게 유도합니다. 이를 통해 승객에게 전달되는 충격을 약 50%까지 감소시키는 경이로운 안전 성능을 보여줍니다.

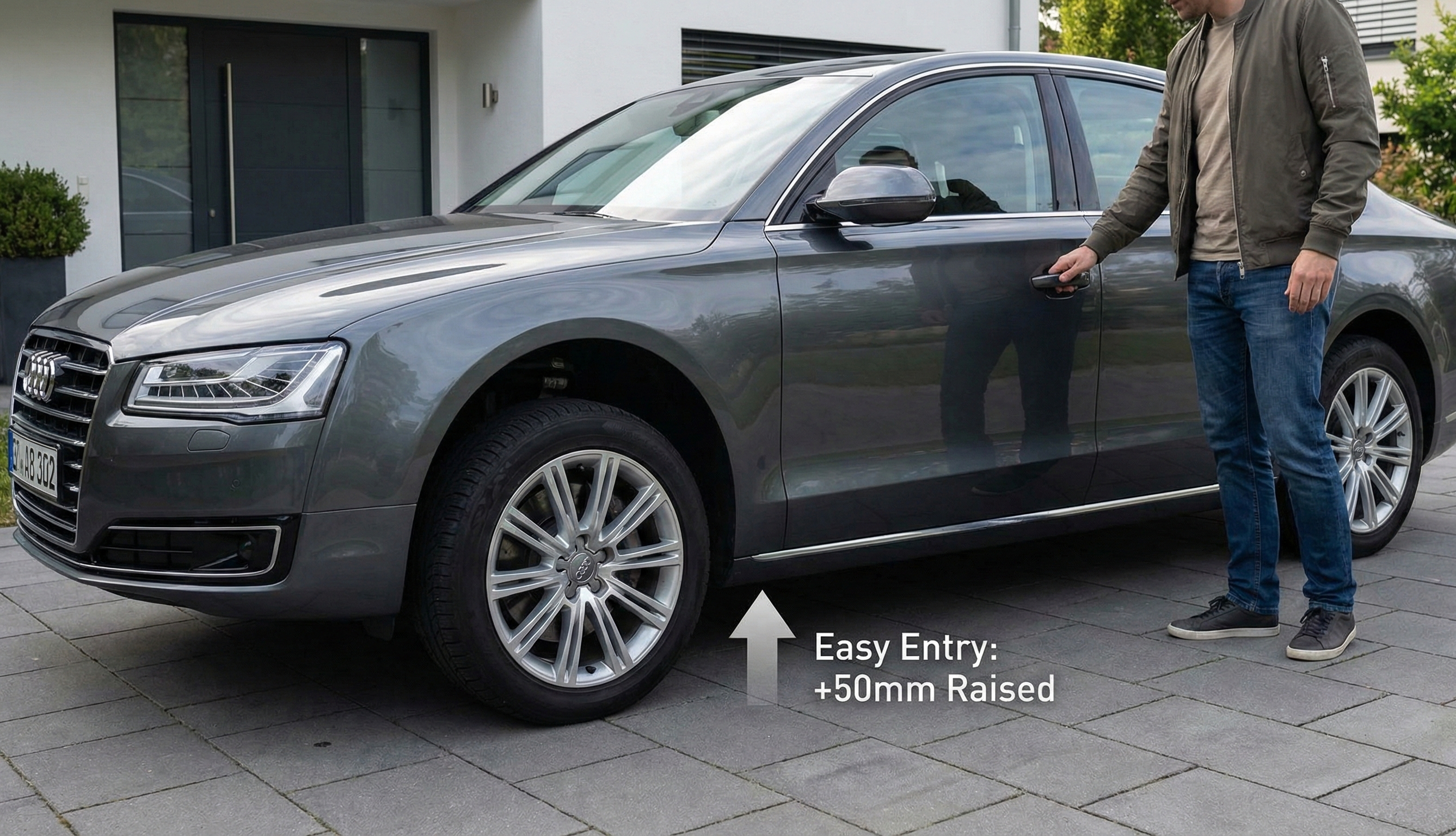

➃ 하이 리프트 이지 액세스 (Easy Entry/Exit)

정차 후 도어 핸들을 조작하는 순간, 전동 액추에이터가 즉각 작동하여 차체를 순식간에 50mm 상승시킵니다. 전기 모터의 즉각적인 토크 제어 덕분에 에어서스펜션의 공기 주입 방식과는 비교할 수 없는 속도로 반응합니다. 승객은 허리를 많이 숙이지 않고도 편안하게 승하차할 수 있으며, 주행을 시작하면 다시 표준 차고로 복귀합니다.













안전과 안락함의 공존을 실현한 아우디의 엔지니어링











 아우디의 프리딕티브 액티브 서스펜션은 단순히 승차감을 매끄럽게 하는 장치를 넘어, 차량의 뇌(zFAS)와 하드웨어(48V 액추에이터)가 완벽한 하모니를 이루는 통합 안전 시스템입니다. 특히 측면 충돌 시 차체를 들어 올려 물리적 피해를 줄이는 '프리센스 사이드' 기능은 아우디만의 독보적인 경쟁력을 보여줍니다. 데이터와 전기 에너지를 통해 물리 법칙을 유연하게 제어하는 이 시스템은, 미래 모빌리티가 지향해야 할 '가장 안전한 이동 수단'으로서의 방향성을 명확히 제시하고 있습니다.







---
