사출성형기는 플라스틱 제품 생산의 핵심 장비로, 다양한 기준에 따라 여러 종류로 분류됩니다. 이 장비의 종류와 특성을 이해하는 것은 적절한 장비 선택과 효율적인 생산에 필수적입니다.
형체력에 따른 분류

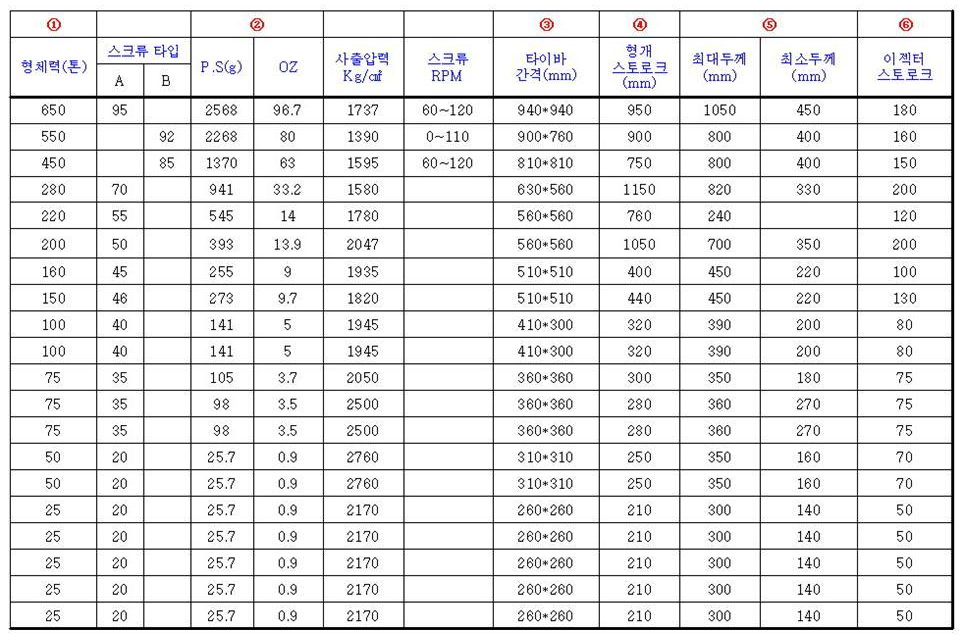

사출성형기의 크기는 주로 형체력(Clamping Force)으로 분류됩니다. 형체력은 사출 압력에 의해 금형이 벌어지지 않도록 사출기가 버텨주는 힘을 의미하며, 톤(ton) 단위로 측정됩니다. 일반적으로 100톤에서 550톤 사이의 사출기가 널리 사용되는데, 제품 크기에 따라 적합한 형체력이 달라집니다. 10-15cm 정도의 작은 제품은 100-150톤의 사출기로 충분하지만, 자동차 범퍼와 같은 대형 제품은 더 큰 형체력을 가진 사출기가 필요합니다.
구동 방식에 따른 분류
사출성형기는 구동 방식에 따라 크게 세 가지로 분류할 수 있습니다.
1. 유압식 사출성형기
유압식 사출성형기는 유압 시스템을 이용해 작동하는 방식으로, 높은 압력이 필요한 대형 부품 생산에 주로 사용됩니다. 자동차 및 중장비 제조 산업과 같이 고압 응용 분야에서 널리 활용됩니다. 유압식의 장점은 높은 클램핑 힘과 안정적인 성능을 제공한다는 점이지만, 에너지 효율이 낮고 소음이 크며 유지보수가 복잡하다는 단점이 있습니다.
2. 전동식 사출성형기
전동식 사출성형기는 서보 모터를 이용해 작동하는 방식으로, 높은 정밀도와 에너지 효율성을 제공합니다. 유압식보다 빠른 작동 속도를 가지며, 작고 복잡한 부품 생산에 적합합니다. 전동식의 장점은 에너지 효율이 높고, 소음이 적으며, 정밀한 제어가 가능하다는 점입니다. 또한 유지보수가 비교적 간단합니다. 단점은 초기 투자 비용이 높고, 매우 큰 형체력이 필요한 경우에는 제한이 있을 수 있다는 점입니다.
3. 하이브리드식 사출성형기
하이브리드식 사출성형기는 서보 모터와 유압 시스템을 조합한 방식으로, 유압식의 강력한 힘과 전동식의 정밀함을 결합했습니다. 이는 에너지 효율과 성능 사이의 균형을 맞추려는 목적으로 개발되었습니다. 하이브리드식은 유압식보다 에너지 효율이 높고, 전동식보다 강력한 클램핑 힘을 제공할 수 있다는 장점이 있습니다. 그러나 복잡한 시스템으로 인해 유지보수가 다소 어렵고 초기 비용이 높을 수 있습니다.
기타 분류
1. 사출 방향에 따른 분류
사출성형기는 사출 방향에 따라 수평식과 수직식으로 나눌 수 있습니다. 수평식은 가장 일반적인 형태로, 금형이 수평 방향으로 열리고 닫힙니다. 반면 수직식은 금형이 수직 방향으로 움직이며, 인서트 성형이나 특정 제품 생산에 유리합니다.
2. 특수 목적 사출성형기
특수 목적을 위한 사출성형기도 있습니다. 예를 들어, 두 가지 재료를 순차적으로 사출하는 이중사출기(2-shot injection molding)나 액상 원료를 사용하는 액상 사출기(liquid injection molding) 등이 있습니다. 또한 LCD 모니터의 도광판과 같은 특수 부품 생산을 위한 전문 장비들도 개발되고 있습니다.
