자동차 차체 경량화를 위한 프레스 및 다이캐스팅 공법 심층 분석

자동차 차체 경량화와 강성 확보의 핵심: 프레스(Press) 및 다이캐스팅(Die Casting) 공법 심층 분석



현대 자동차 산업에서 차체(Body-in-White) 제조는 단순히 금속을 성형하는 수준을 넘어, 충돌 안전성을 위한 초고장력강 확보와 주행 거리 향상을 위한 경량화라는 두 마리 토끼를 잡아야 하는 고도의 엔지니어링 영역입니다. 이를 가능케 하는 핵심 공정은 판재를 강한 압력으로 눌러 성형하는 프레스(Stamping) 공법과 용융된 금속 액체를 금형에 주입하여 형상을 만드는 다이캐스팅(Die Casting) 공법으로 나뉩니다. 두 기술은 각각 강성 확보와 부품 통합이라는 명확한 전략적 목적을 가지고 발전해 왔습니다.



 특히 전동화 전환기(EV Transition)에 들어서며 배터리 무게를 상쇄하기 위한 경량화가 필수 과제가 됨에 따라, 전통적인 냉간 프레스에서 핫스탬핑(Hot Stamping)으로, 그리고 소규모 다이캐스팅에서 기가캐스팅(Giga-casting)으로의 기술적 도약이 가속화되고 있습니다. 본 분석에서는 각 공법의 물리적 메커니즘과 실제 양산 현장에서의 품질 관리(QC) 포인트, 그리고 데이터 기반의 비교 분석을 통해 자동차 제조 기술의 현주소를 진단합니다.















프레스 및 다이캐스팅의 기술적 메커니즘과 아키텍처

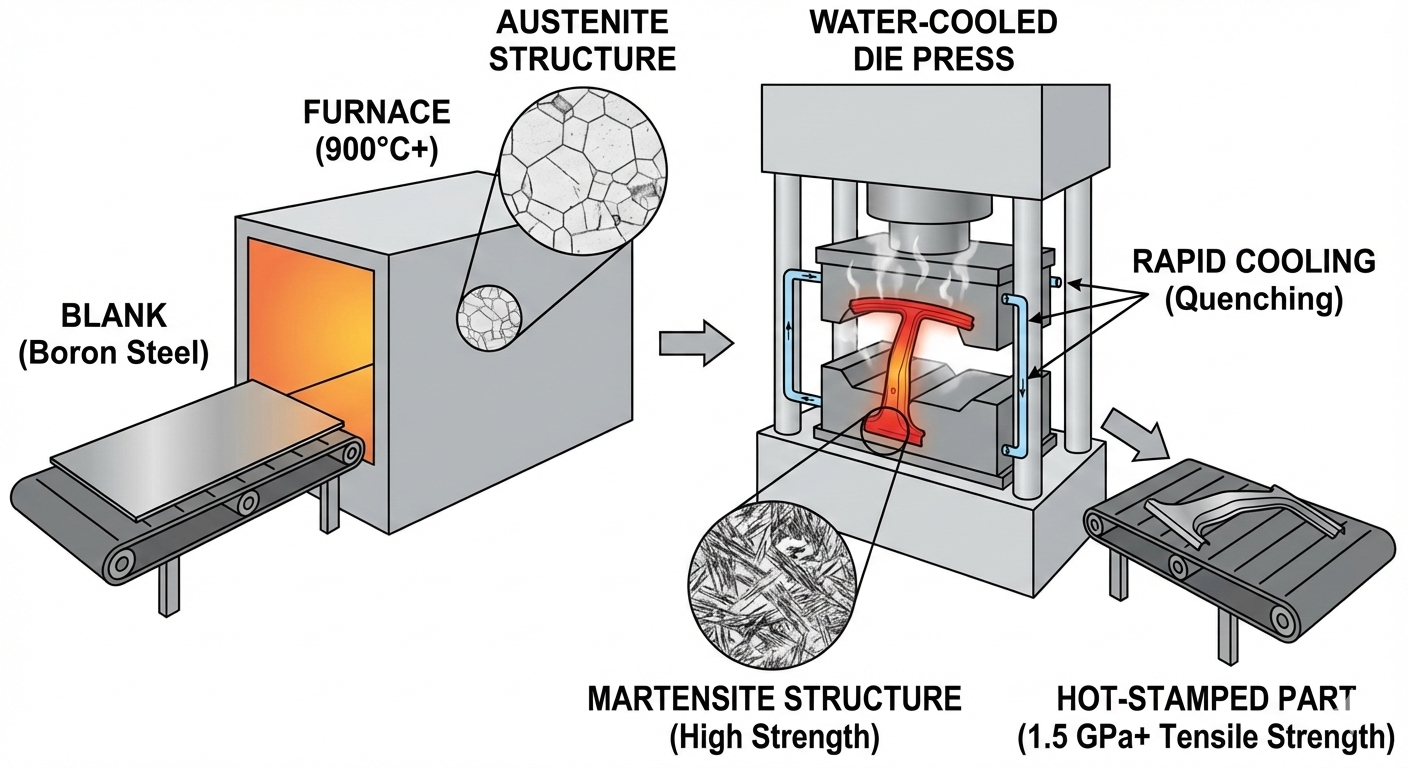

 프레스 공정의 핵심 원리는 금속 판재의 소성 변형(Plastic Deformation)에 있습니다. 탄성 한계를 넘어선 압력을 가해 재료가 영구적인 형상을 유지하도록 만드는 것인데, 최근에는 탄소강의 강도를 극대화하기 위해 핫스탬핑 공법이 주류를 이룹니다. 이는 강판을 900℃ 이상의 고온으로 가열하여 오스테나이트(Austenite) 조직으로 상변태시킨 후, 금형 내에서 성형과 동시에 급속 냉각(Quenching)하여 마르텐자이트(Martensite) 조직으로 변화시키는 원리입니다. 이를 통해 일반 강판 대비 3~5배 높은 1.5GPa 이상의 인장 강도를 확보할 수 있습니다.

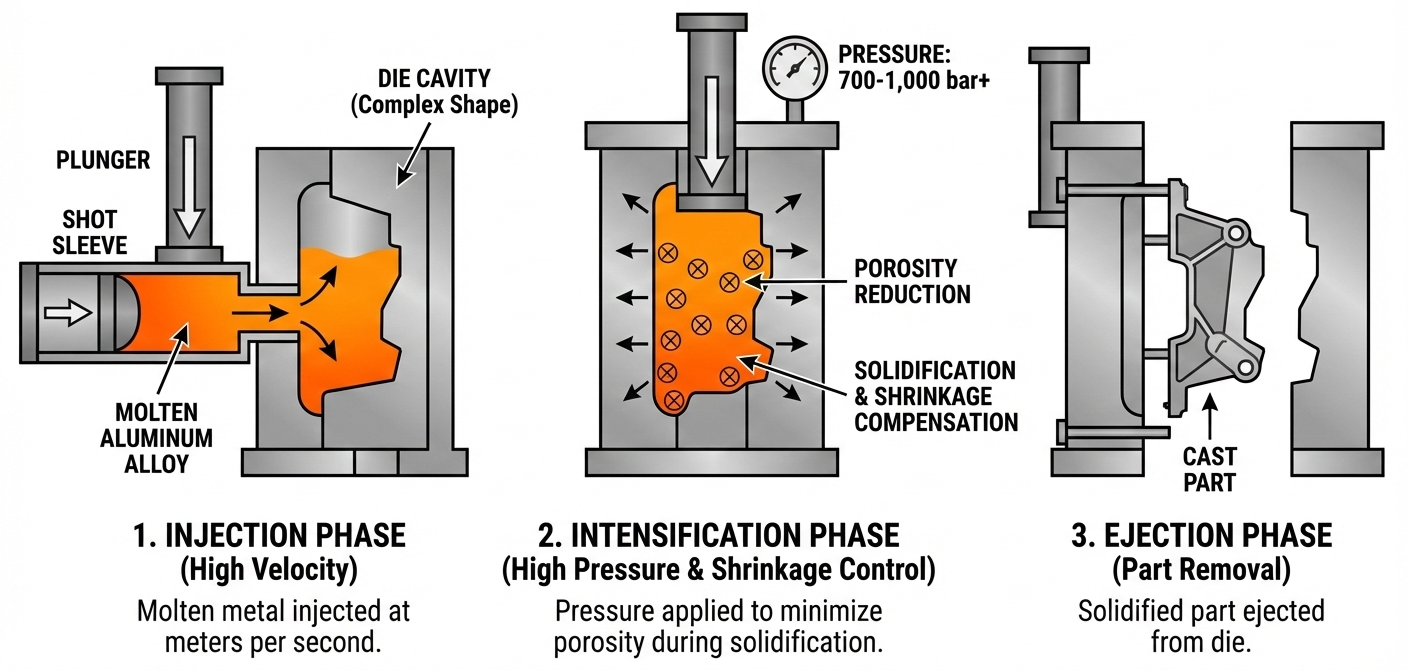

 다이캐스팅, 특히 고압 다이캐스팅(HPDC, High Pressure Die Casting)은 용융 상태의 알루미늄 합금을 초당 수 미터의 고속으로 금형 공동(Cavity)에 주입하는 방식입니다. 이 과정에서 금속 액체는 700~1,000bar 이상의 고압을 받으며 복잡한 형상을 정밀하게 구현합니다. 액상에서 고상으로 변하는 응고 과정에서의 수축(Shrinkage)을 제어하기 위해 증압(Intensification) 단계가 필수적이며, 이는 주물 내부의 기공(Porosity)을 최소화하여 구조적 기계 성질을 극대화하는 역할을 합니다.

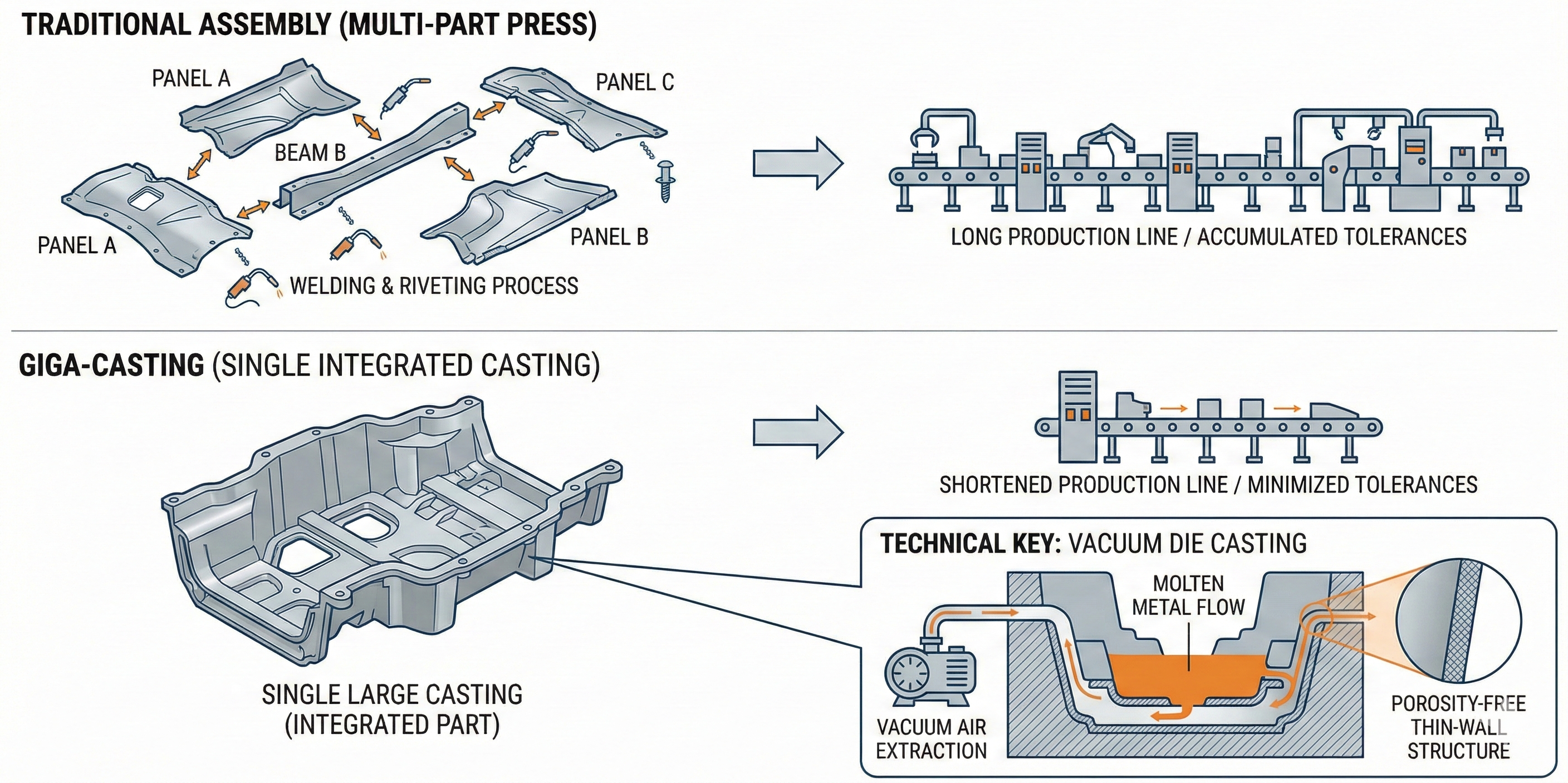

 최근 주목받는 기가캐스팅(Giga-casting) 아키텍처는 수십 개의 개별 프레스 부품을 하나의 대형 주조품으로 통합하는 혁신을 보여줍니다. 이는 기존의 용접(Welding) 및 리베팅(Riveting) 공정을 생략함으로써 차체 조립 공차를 획기적으로 줄이고, 생산 라인의 길이를 단축시키는 효과를 가져옵니다. 기술적으로는 대형 금형 내부의 진공(Vacuum) 상태를 유지하여 공기 혼입을 방지하는 진공 다이캐스팅 기술이 결합되어야만 박벽(Thin-wall) 구조에서도 균일한 강성을 유지할 수 있습니다.









 결과적으로 프레스는 선형적이고 평면적인 강판의 강도 향상에 집중하는 반면, 다이캐스팅은 3차원적인 복잡 형상 구현과 부품 통합에 강점이 있습니다. 프레스 공정에서 발생하는 스프링백(Spring-back, 성형 후 원래 형상으로 돌아가려는 성질) 현상을 제어하기 위한 금형 보정 기술과, 다이캐스팅에서의 열 변형 제어 기술은 현대 차체 설계의 가장 높은 기술적 장벽으로 작용하고 있습니다.











제조 현장 실무: 설계 고려사항 및 품질 관리(QC) 기준







 프레스 생산 현장에서 가장 중요한 엔지니어링 포인트는 금형의 수명 관리와 치수 정밀도 확보입니다. IATF 16949 표준에 따라 모든 공정은 통계적 공정 제어(SPC) 하에 관리되어야 하며, 특히 초고장력강 사용 시 금형의 마모(Wear)가 극심해지므로 표면 코팅(CVD/PVD) 기술이 필수로 적용됩니다. 설계 단계에서는 드로잉(Drawing) 시 발생하는 재료의 유입량과 장력을 조절하기 위해 비드(Bead) 설계를 정교하게 수행해야 하며, 이는 성형 한계도(FLD, Forming Limit Diagram) 분석을 통해 균열(Crack) 발생 가능성을 사전에 차단하는 과정을 거칩니다.

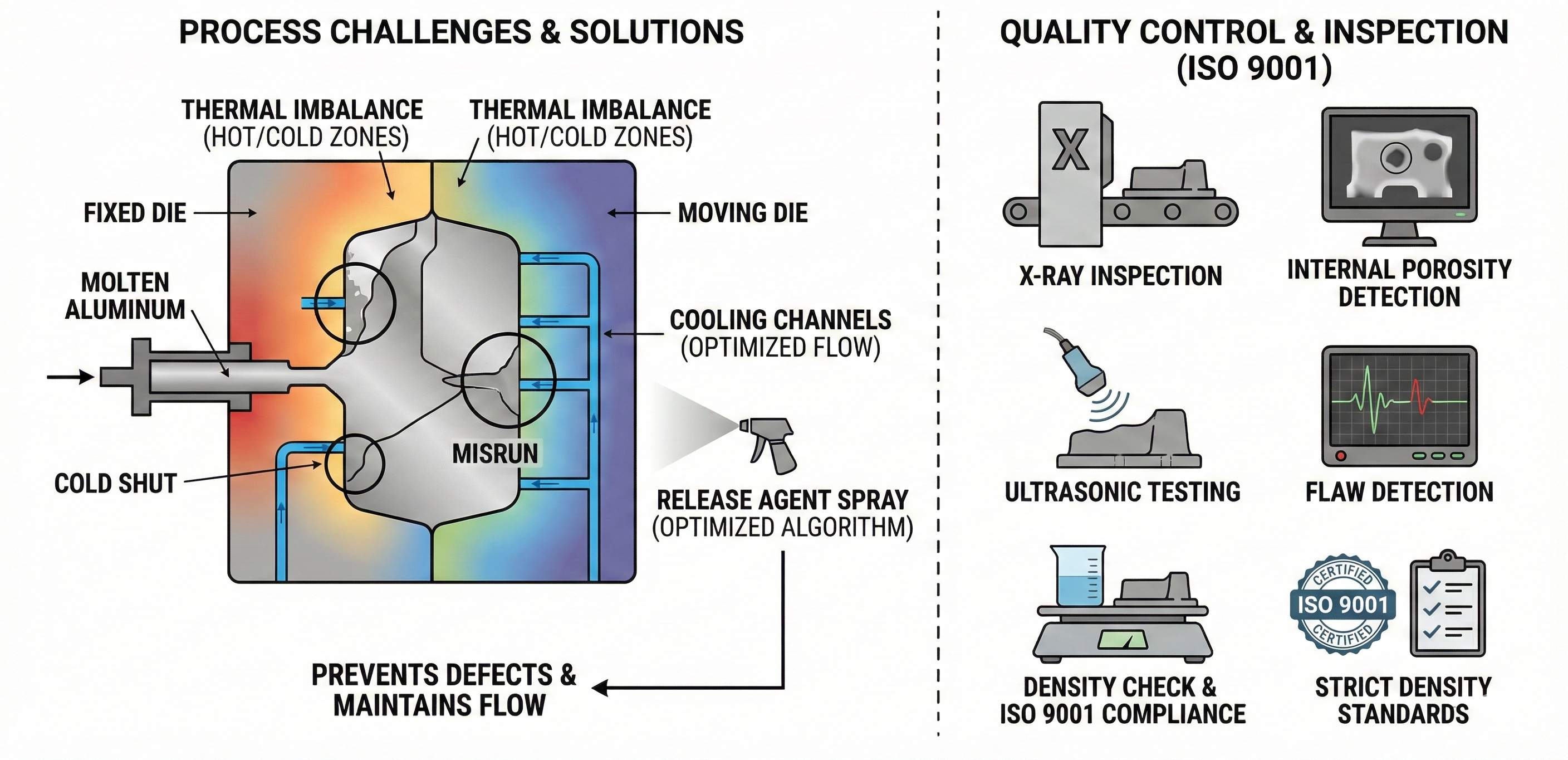

 다이캐스팅 공정의 실무적 난제는 열평형(Thermal Balance) 유지에 있습니다. 금형의 온도가 일정하지 않을 경우 알루미늄의 흐름성이 저하되어 미충전(Misrun)이나 냉간 폐합(Cold Shut) 같은 결함이 발생할 수 있습니다. 이를 방지하기 위해 쿨링 채널의 최적 배치와 이형제(Release Agent) 분사 알고리즘을 최적화해야 합니다. 품질 관리 측면에서는 비파괴 검사인 X-ray와 초음파 검사를 통해 내부 기공률을 전수 혹은 샘플링 검사하며, ISO 9001 기반의 엄격한 밀도 관리 기준을 준수해야 합니다.











 공정상의 비용 효율화를 위해 프레스 라인에서는 '스크랩(Scrap) 최소화'를 위한 네스팅(Nesting) 최적화가 이루어지며, 다이캐스팅에서는 '게이트(Gate) 및 오버플로우(Overflow) 회수율' 향상이 핵심 지표로 관리됩니다. 특히 기가캐스팅 공장에서는 대형 다이캐스팅 머신의 형체력(Clamping Force)이 6,000톤에서 9,000톤 이상에 달하므로, 설비 가동 시 발생하는 미세 진동이 공장 바닥과 주변 설비에 미치는 영향을 고려한 특수 기초 공사가 선행되어야 합니다.







 마지막으로, 환경적 규제 대응을 위해 탄소 배출 저감이 제조 현장의 화두입니다. 프레스 공정에서는 재생 강판(Green Steel)의 성형성 확보가 연구 중이며, 다이캐스팅에서는 재용해 알루미늄 합금 사용 시 불순물(Si, Fe 등) 농도 제어를 통한 기계적 성질 저하 방지가 주요 엔지니어링 과제입니다. 이러한 현장 데이터들은 ERP 및 MES(제조실행시스템)와 연동되어 실시간으로 수율(Yield)과 가동률(OEE)을 분석하는 스마트 팩토리 형태로 고도화되고 있습니다.









공법별 기술 및 성능 비교 데이터 분석

비교 항목	냉간 프레스 (Cold Stamping)	핫스탬핑 (Hot Stamping)	고압 다이캐스팅 (HPDC)	기가캐스팅 (Giga-casting)
주요 재료	연강, 고장력강(HSS)	보론강(Boron Steel)	Al 합금 (ADC12 등)	특수 Al-Si-Mg 합금
인장 강도 (MPa)	270 ~ 980	1,500 ~ 2,000	200 ~ 350	250 ~ 380
부품 형상 복잡도	낮음 (2D 기반)	중간	높음 (3차원)	매우 높음 (부품 통합)
생산 사이클 타임	매우 빠름 (3~5초)	중간 (10~20초)	느림 (40~90초)	매우 느림 (120~180초)
초기 설비 투자비	보통	높음 (가열로 필요)	높음	매우 높음 (초대형 장비)





상기 데이터를 분석해 보면, 프레스 공법(특히 핫스탬핑)은 충돌 시 탑승객 공간을 보호해야 하는 A/B 필러, 사이드 실(Side Sill) 등 고강도 부재에 절대적인 우위를 점하고 있음을 알 수 있습니다. 인장 강도 1,500MPa 이상의 수치는 다이캐스팅으로는 구현 불가능한 영역이며, 이는 강철의 원자 배열을 인위적으로 재배치하는 상변태 기술의 결과물입니다. 반면 생산 속도 면에서는 냉간 프레스가 압도적 효율을 자랑하므로, 대량 생산 모델의 범용 부품에는 여전히 핵심적인 역할을 수행합니다.











 다이캐스팅과 기가캐스팅의 경우 강도는 프레스 대비 낮으나, 복잡한 리브(Rib) 구조를 삽입하여 단면 계수를 높임으로써 구조적 강성을 보완합니다. 특히 기가캐스팅은 사이클 타임이 길지만, 70~100개의 프레스 부품을 하나로 합침으로써 전체 조립 공정의 Takt Time(최종 완성차 생산 주기)을 단축시키는 거시적 효율성을 제공합니다. 이는 부품 간 결합 부위에서 발생하는 응력 집중 현상을 제거하고, 차체 중량을 10~20%가량 추가로 절감할 수 있는 근거가 됩니다.











차체 제조 기술의 향후 전망 및 전략적 제언







 결론적으로 자동차 제조 공법은 '프레스의 강도'와 '다이캐스팅의 유연성'이 조화를 이루는 하이브리드 구조로 진화할 것입니다. 단일 공법으로 차체 전체를 제작하기보다는 충돌 안전 구역(Safety Zone)은 핫스탬핑 강판으로, 복잡한 현가장치 마운팅 및 대형 통합 구조물은 기가캐스팅 알루미늄으로 구성하는 방식이 SDV(소프트웨어 중심 자동차) 시대의 표준 하드웨어 플랫폼이 될 전망입니다.



향후 3~5년 내에는 인공지능(AI) 기반의 금형 예지 보전 시스템과 실시간 용탕 흐름 최적화 기술이 보편화될 것입니다. 엔지니어들은 단순히 성형 여부를 판단하는 것을 넘어, 소재의 재활용성과 탄소 배출량(LCA, Life Cycle Assessment)까지 생산 공정 내에서 실시간 데이터로 관리해야 하는 시대를 맞이하고 있습니다. 결국 데이터 기반의 정밀 공정 제어 역량이 미래 자동차 제조 경쟁력의 핵심 지표가 될 것임을 확신합니다.





---
