자동차 타이어와 휠의 역할, 컨택트 패치의 정의 한눈에 보기







 타이어와 휠은 단순한 바퀴로 보일 수 있지만, 실제로는 차량의 주행 안정성, 승차감, 제동성능 등을 결정짓는 매우 중요한 요소입니다. 이번 포스팅에서는 자동차의 가장 기본이자 핵심 구성 요소인 타이어와 휠의 정의 및 역할, 그리고 이들이 자동차 성능과 안전에 어떤 영향을 주는지 살펴보겠습니다.

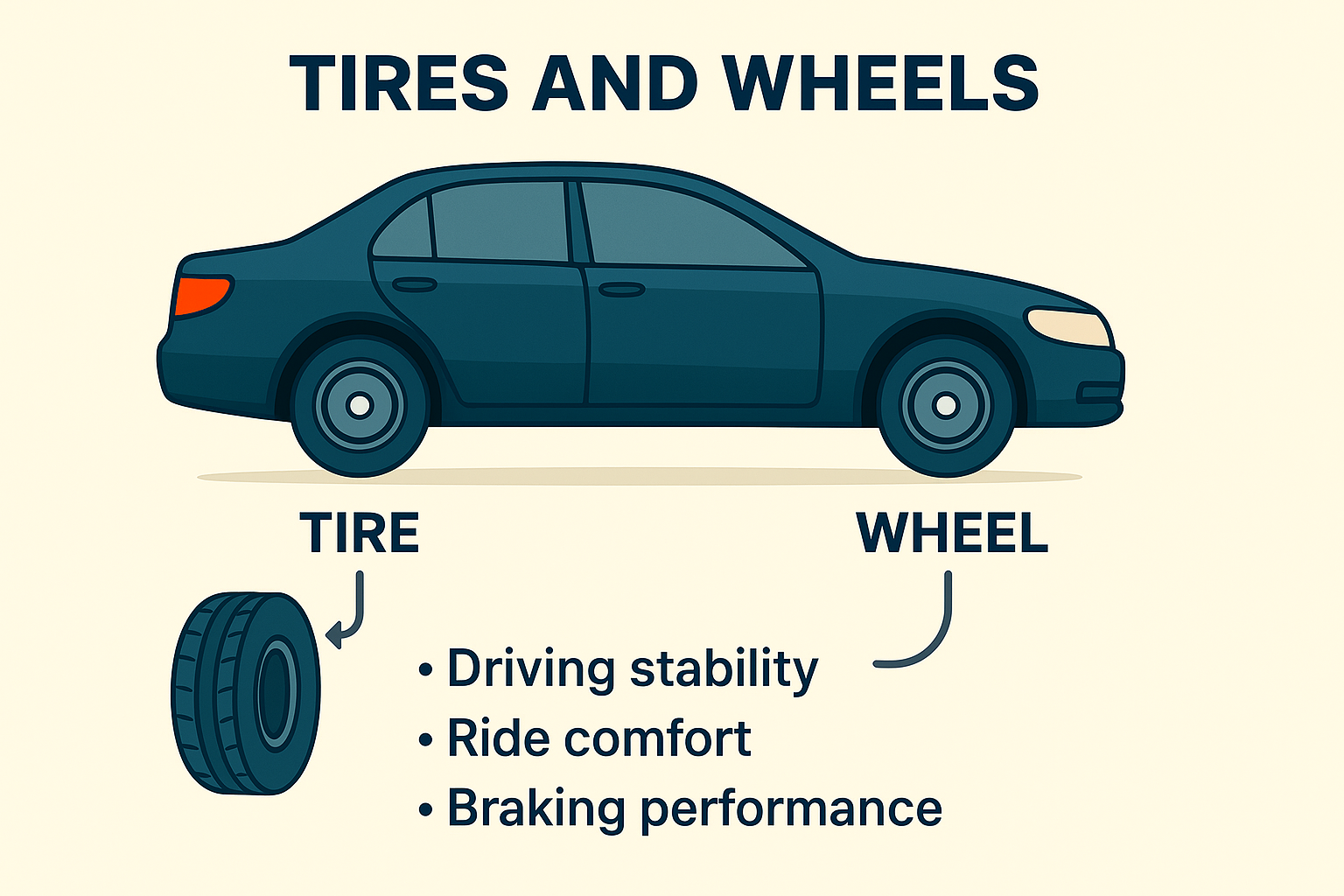

타이어와 휠의 정의 및 역할

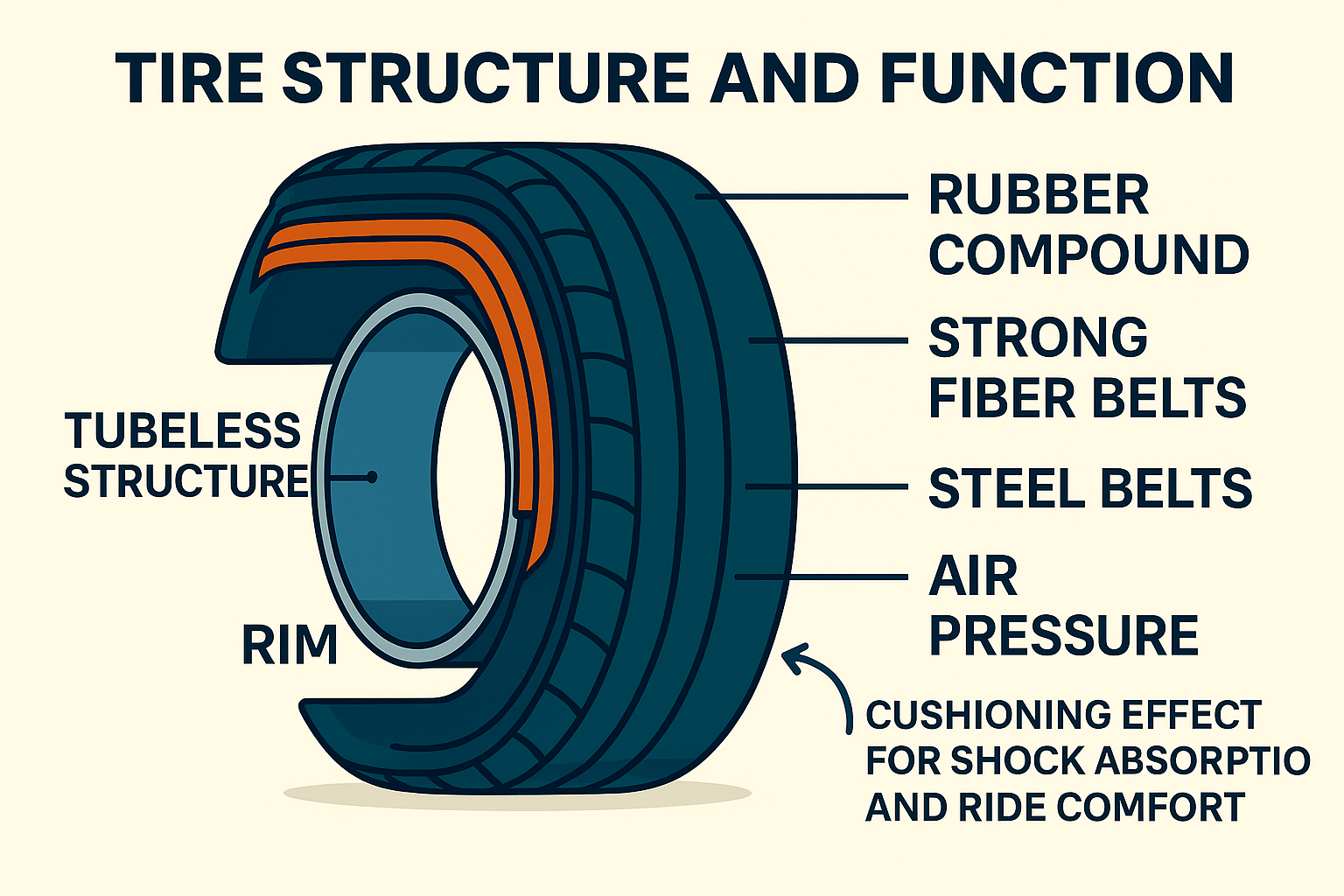

 자동차용 타이어는 고무 컴파운드와 강섬유 벨트, 스틸 벨트 등이 복합적으로 결합된 링 형태의 부품으로서, 휠의 림(Rim)을 감싸고 차축에서 전달된 하중을 차량 바닥과 지면으로 전달합니다. 대부분의 승용차 타이어는 공기압을 이용하는 튜브리스(Tubeless) 구조를 채용하여 충격 흡수와 승차감 향상에 기여합니다. 타이어 내부의 공기압은 도로의 요철을 부드럽게 걸러주고, 차량이 흔들리지 않도록 도와주는 쿠션 역할을 합니다.

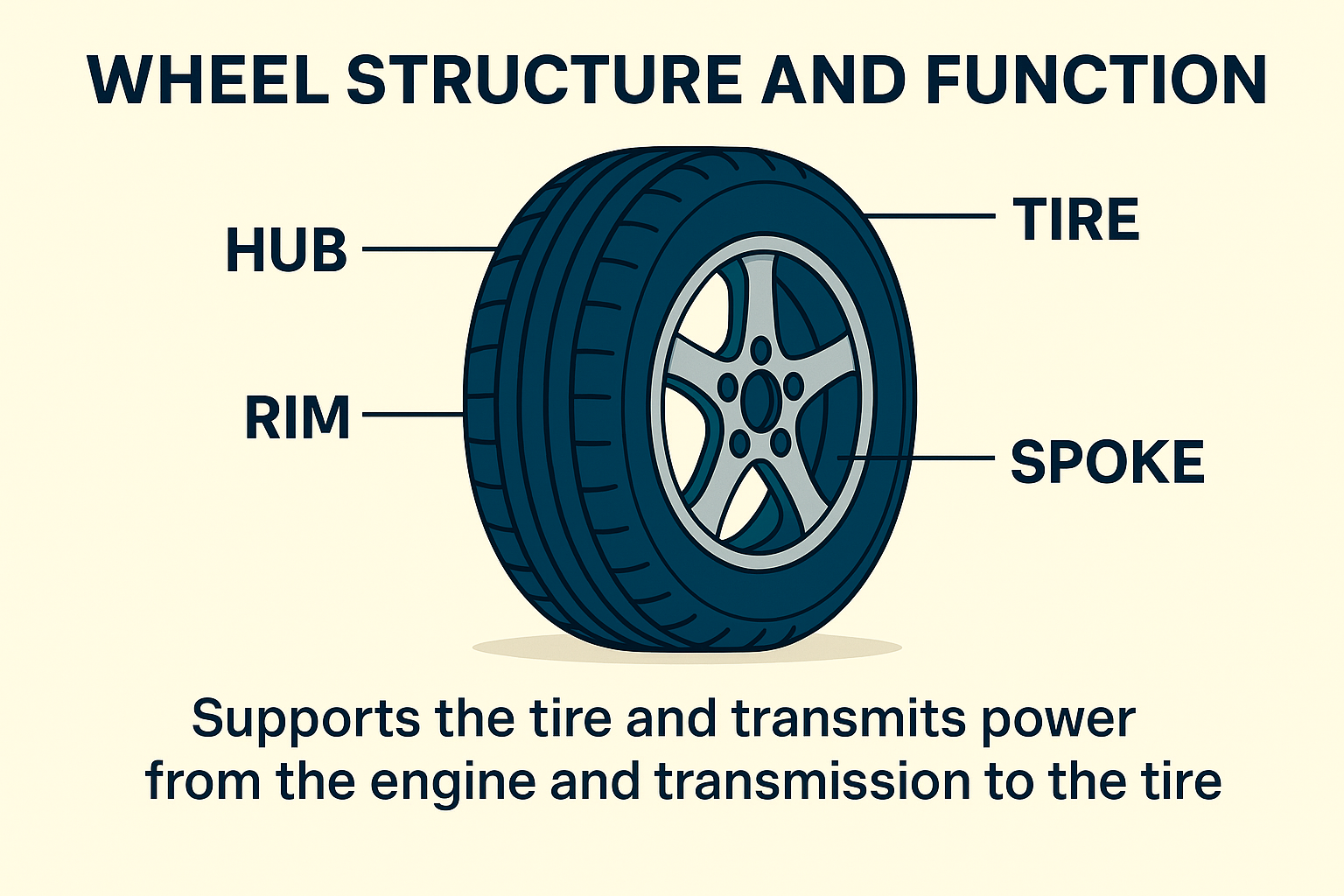

 이와 다르게 휠(Wheel)은 휠 허브(Hub)와 림, 스포크(Spoke)로 구성된 금속 부품으로, 타이어를 장착하는 기반이자 동력을 전달받는 회전 축입니다. 엔진과 변속기가 만들어낸 회전력을 최종적으로 타이어에 전달하는 역할을 하죠. 또한 얼라인먼트(Alignment) 조정을 통해 차량이 직진 및 코너링 시 안정적인 자세를 유지하도록 돕습니다. 이처럼 타이어는 도로와 직접 닿아 마찰과 충격 흡수를 담당하고, 휠은 그 위에서 타이어를 지지하며 회전 동력을 전달합니다. 두 부품이 조화롭게 작동할 때 안정적이고 효율적인 주행이 가능해집니다.















도로와 자동차의 유일한 접촉면, 타이어 컨택트 패치

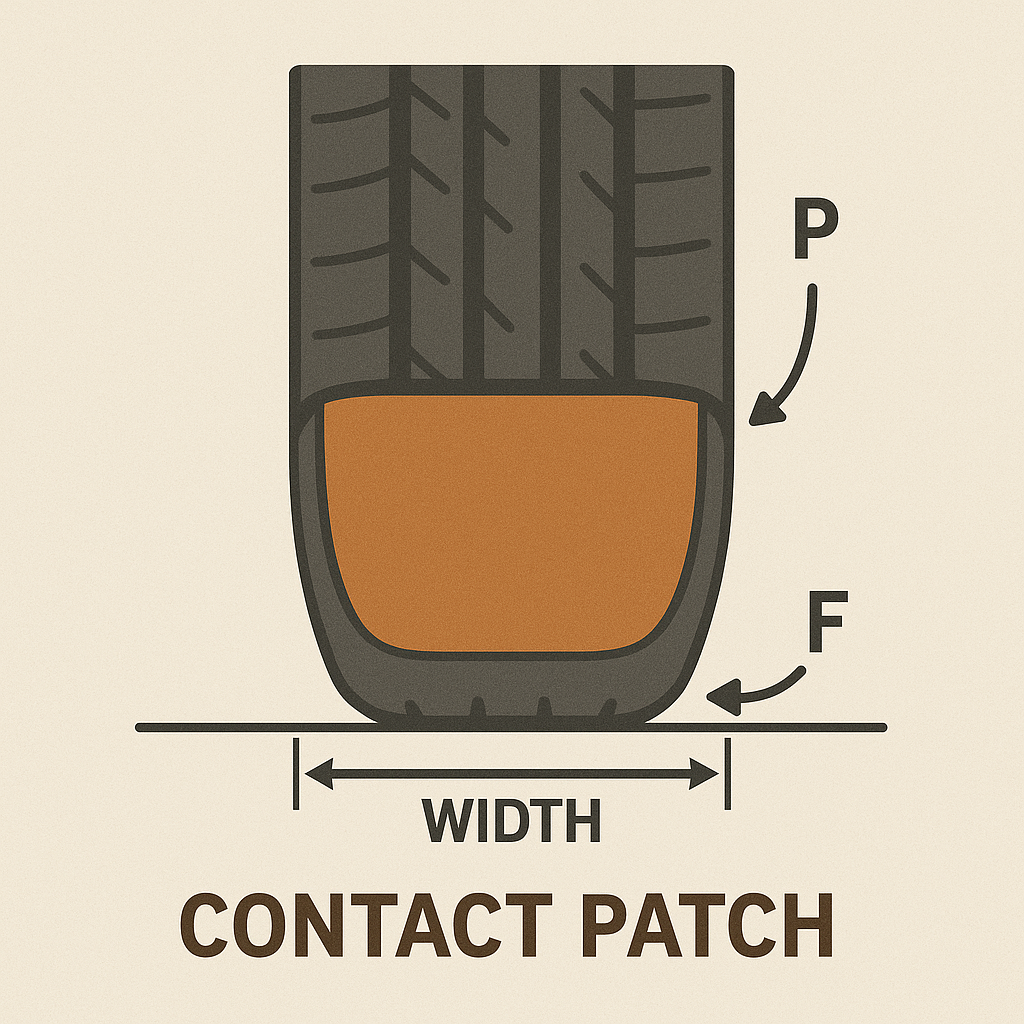

 타이어는 자동차와 도로를 잇는 유일한 접촉면으로서 주행 안정성·조향 응답성·제동 성능에 직접적인 영향을 미칩니다. 타이어와 노면이 닿는 이 접촉면을 바로 컨택트 패치(Contact Patch)라고 하는데요, 일반적으로 네 바퀴의 컨택트 패치 면적을 모두 합쳐도 A4용지 한 장 정도 크기밖에 되지 않지만, 이 작은 면적이 차량의 가속, 제동, 코너링 성능을 좌우합니다.













 컨택트 패치는 타이어 컴파운드, 트레드 패턴, 펑크 방지 설계, 공기압 등에 의해 결정되며, 컨택트 패치 면적(A)은 이론적으로 차량 하중(F)과 타이어 내부 공기압(P)의 비(F÷P)로 계산하지만, 실제로는 타이어 폭(Width)과 사이드월 강성, 내부 벨트 강도 등이 복합적으로 영향을 미칩니다.

















 컨택트 패치가 넓을수록 도로와 접촉하는 고무 면적이 늘어나기 때문에 그립력이 향상되고, 젖은 노면이나 빗길에서도 미끄럼을 줄여줍니다. 그렇다고 너무 넓히면 구름 저항(rolling resistance)이 높아져 연비 저하를 유발할 수 있습니다. 따라서 실무에서는 차량 용도와 주행 환경에 맞춰 적절한 타이어 폭과 공기압을 선택해야 합니다.











휠의 구동력과 제동력 전달 원리









 엔진이 생산한 회전력(Driving Torque)은 변속기를 거쳐 차축으로 전달되고, 최종적으로 휠을 통해 지면으로 전달됩니다. 휠 허브에 부착된 휠 너트가 휠을 단단히 고정하며, 림과 타이어를 통해 지면에 회전력이 전달됩니다. 이때 휠 디자인(스포크 수, 재질, 강성 등)은 회전 관성(moment of inertia)에 영향을 미쳐 가속 응답성에 중요한 역할을 합니다.







 반대로 제동을 할 때는 휠에 설치된 브레이크 캘리퍼가 로터를 조여 회전을 억제하며, 그 힘이 다시 타이어와 지면 사이의 마찰로 전달되어 차량을 감속시키거나 정지시킵니다. 이 과정에서 휠과 타이어, 브레이크 시스템이 균형 있게 설계되어야 언더스티어나 오버스티어 없이 안정적인 제동 성능을 확보할 수 있습니다.









 휠의 재질과 구조는 또한 열처리 특성, 내구성, 가벼운 무게 설계 등 다양한 요소와 균형을 이루며, 고성능 차량에서는 단조(鍛造) 알루미늄 휠이나 카본 휠 등이 사용되어 경량화와 높은 강성을 동시에 만족시킵니다. 이를 통해 가속·제동·코너링 성능을 극대화할 수 있습니다.







---
