BIW란 무엇인가? 자동차 뼈대의 과학, 모노코크 구조와 강성의 비밀





 자동차의 스타일링이 결정되고 나면, 엔지니어들은 본격적으로 그 아름다운 껍데기 안에 생명을 불어넣는 작업을 시작합니다. 그 첫 번째 단추이자, 자동차 개발 프로세스의 가장 밑바탕이 되는 것이 바로 BIW(Body In White) 설계입니다. 많은 사람들이 자동차의 성능을 이야기할 때 엔진의 마력이나 서스펜션의 구조를 먼저 떠올리곤 합니다. 하지만 공학적인 관점에서 볼 때, 그 모든 부품을 받아안고 지지하며 주행의 기본 질감을 결정짓는 밑바탕은 바로 BIW입니다. 차량 총 중량의 약 20~25%를 차지하는 이 금속 구조물은 단순한 뼈대가 아닙니다. 0.1mm의 두께와 1kg의 무게를 두고 엔지니어들이 치열하게 고민한 역학적 계산의 산물이자, 승객의 생명을 담보하는 최후의 보루이기 때문입니다. 이번 포스팅에서는 BIW가 갖는 구조적 역할과 소재 전략, 그리고 이를 완성하는 접합 기술을 들여다보겠습니다.















구조 역학: 모노코크 바디와 하중의 흐름











 현대 승용차의 대부분은 별도의 프레임 없이 차체 자체가 뼈대 역할을 하는 모노코크(Monocoque) 구조를 채택하고 있습니다. 이 거대한 구조물은 기능에 따라 크게 언더 바디(Under Body)와 어퍼 바디(Upper Body)로 나뉩니다.

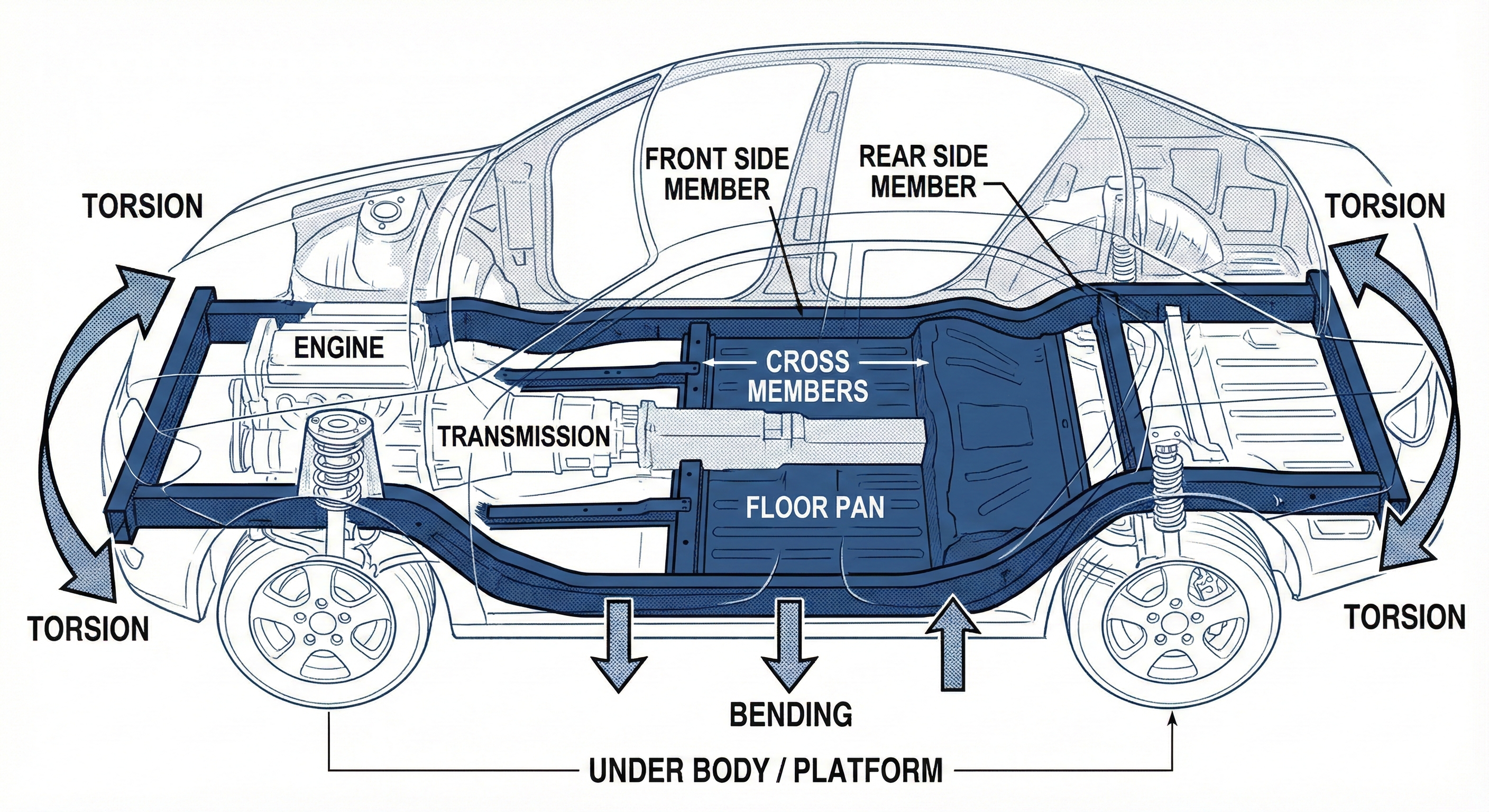

 가장 핵심이 되는 것은 언더 바디입니다. 흔히 '플랫폼'이라 불리는 이 영역은 자동차의 척추와 같습니다. 엔진과 변속기, 서스펜션 등 무거운 섀시 부품들이 모두 이곳에 장착되기 때문입니다. 언더 바디는 주행 중 노면에서 올라오는 끊임없는 충격과 코너링 시 발생하는 비틀림(Torsion), 급제동 시의 굽힘(Bending) 모멘트를 가장 앞에서 견뎌내야 합니다. 특히 바닥을 가로지르는 프론트/리어 사이드 멤버(Side Member)와 플로어 팬(Floor Pan)은 유기적으로 결합되어 '면내 전단 강성(In-plane Shear Stiffness)'을 확보합니다. 이는 차체가 종잇장처럼 구겨지거나 뒤틀리지 않게 잡아주는 핵심적인 역할을 수행합니다.

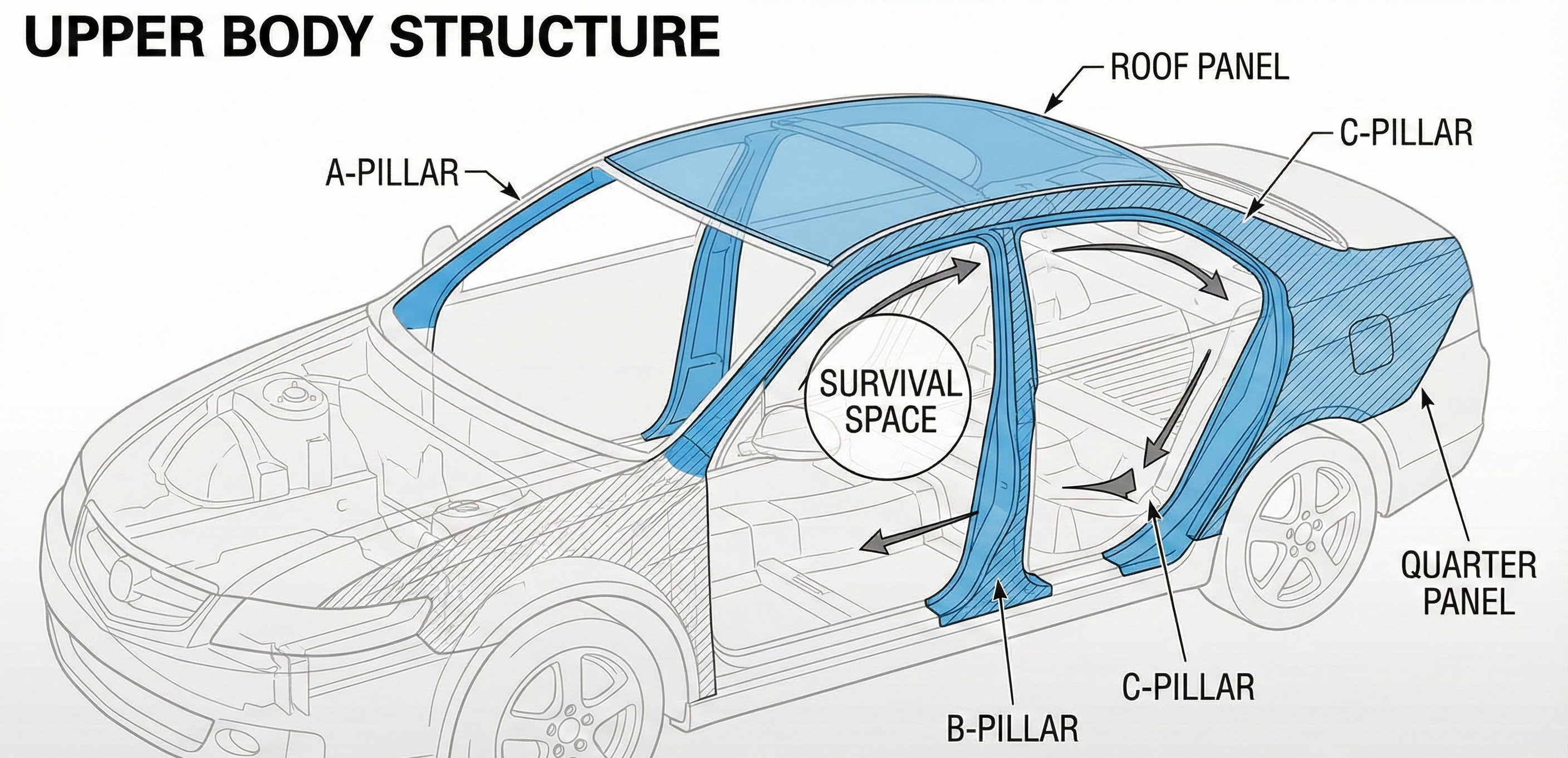

 반면 어퍼 바디는 우리가 눈으로 보는 A, B, C 필러와 루프, 쿼터 패널 등을 포함합니다. 이들은 언더 바디 위에서 거주 공간을 형성하는 동시에, 전복(Rollover) 사고 시 천장이 내려앉지 않도록 버티는 생존 공간(Survival Space) 확보의 임무를 띠고 있습니다.

















충돌 에너지 관리: 부서짐의 미학

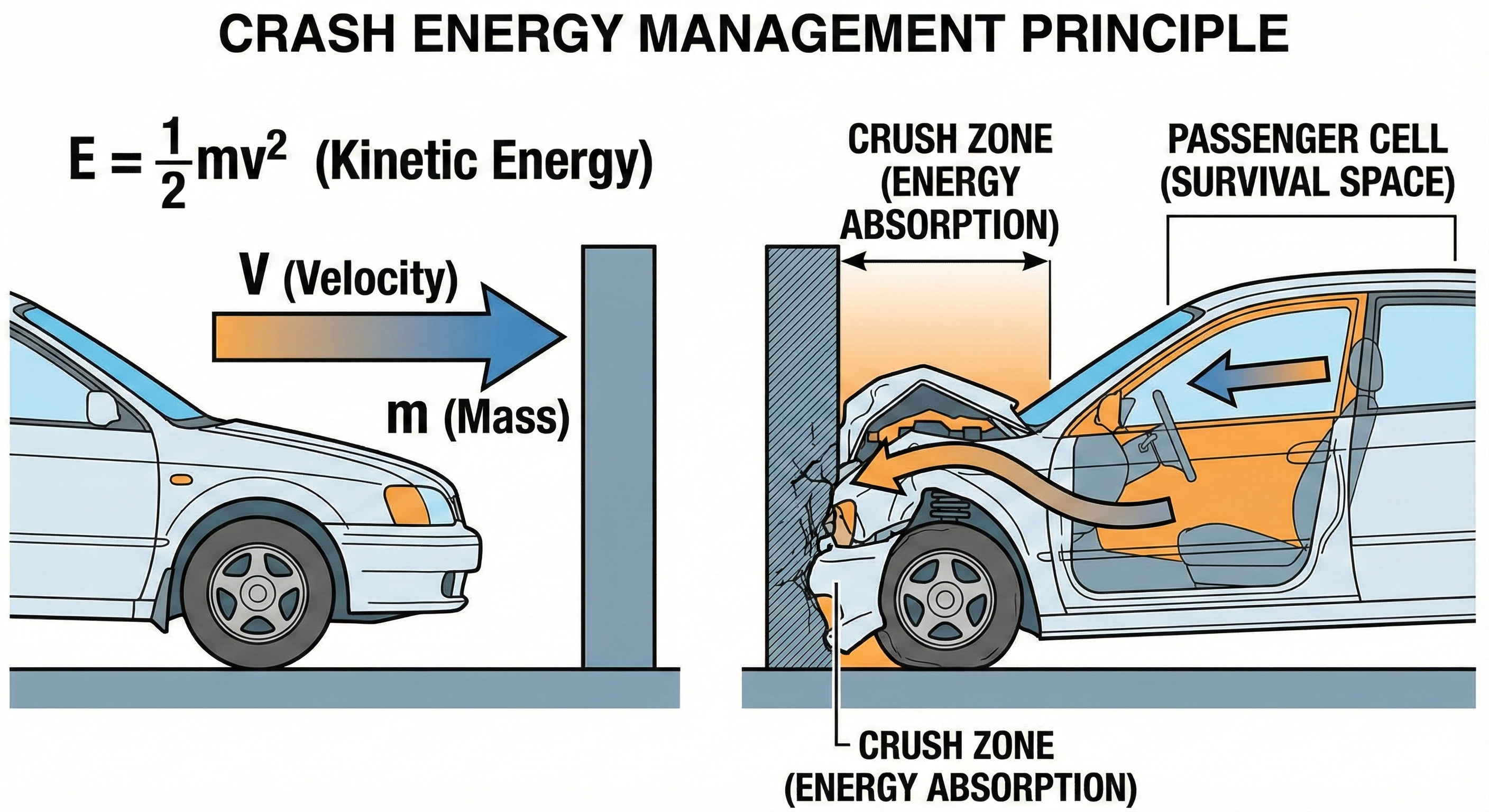

 차체 설계 엔지니어에게 주어진 가장 큰 난제는 '충돌 에너지 관리(Crash Energy Management)'입니다. 물리학적으로 충돌 사고는 거대한 운동 에너지가 순식간에 차체로 전달되는 현상입니다. 엔지니어는 이 에너지를 어떻게 처리할지 명확한 전략을 세워야 합니다. 여기서 '크럼플 존(Crumple Zone)'과 '세이프티 존(Safety Zone)'의 개념이 등장합니다.

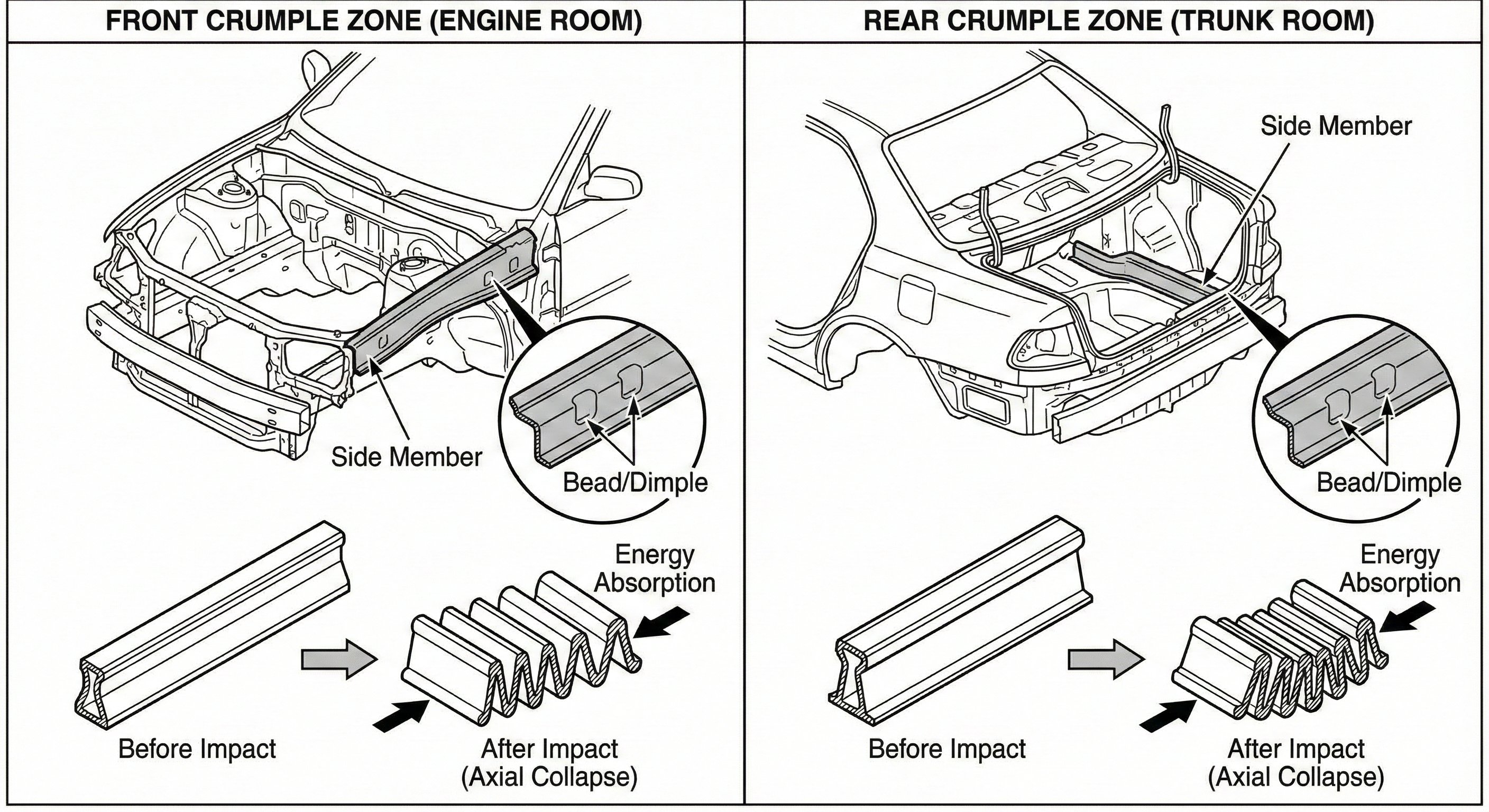

 엔진룸과 트렁크 룸은 충돌 시 의도적으로 찌그러져야 하는 구간입니다. 멤버(Member) 내부에 비드(Bead)나 딤플(Dimple) 형상을 설계해 넣는 이유가 바로 이것입니다. 충돌 시 이 구조물들은 아코디언처럼 접히며(Axial Collapse) 충격 에너지를 흡수합니다.

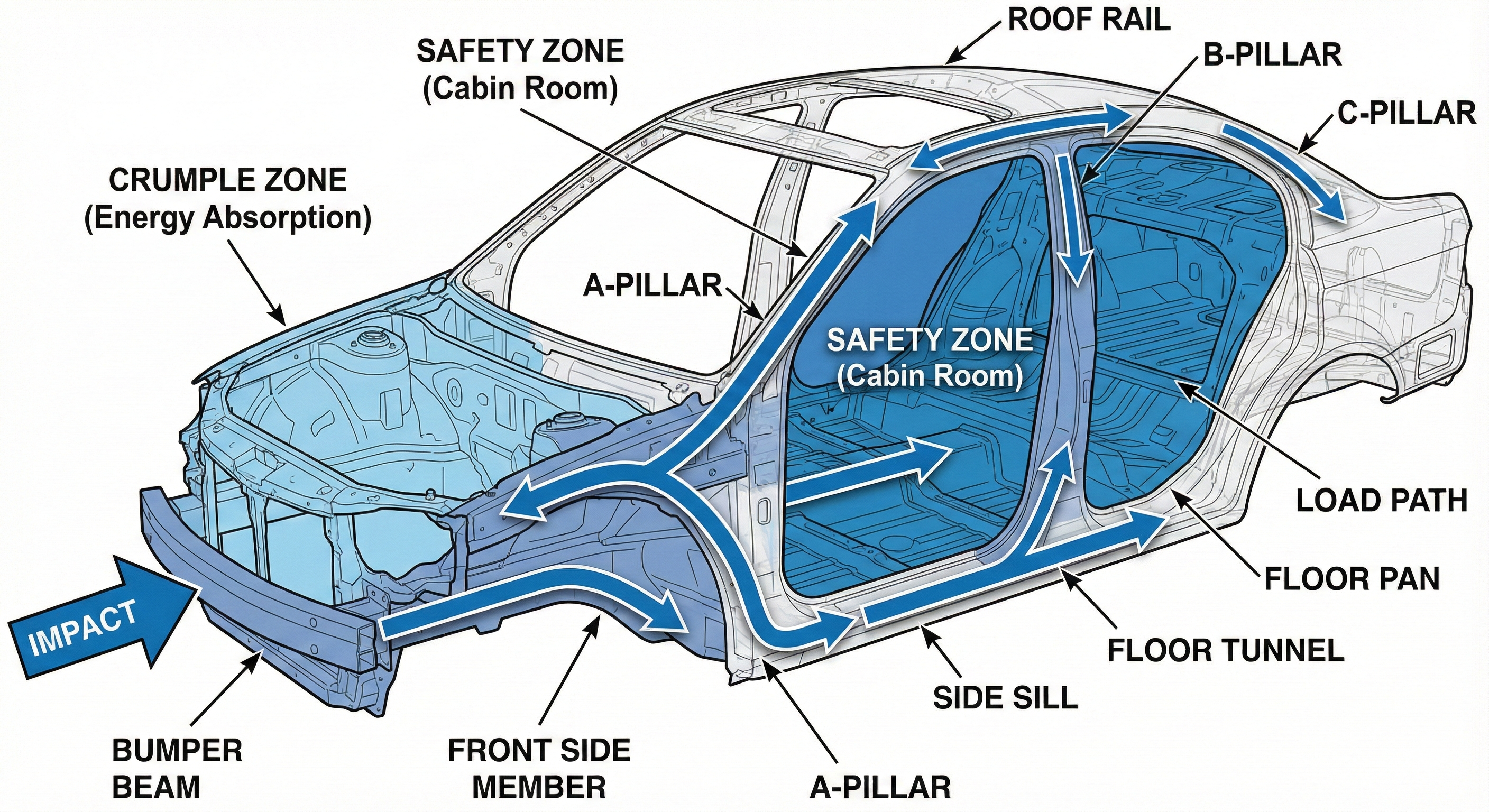

 반면, 승객이 탑승한 캐빈 룸은 어떤 상황에서도 원형을 유지해야 하는 '세이프티 존'입니다. 크럼플 존에서 일차적으로 걸러진 충격 하중은 하중 경로(Load Path)를 따라 차체 전체로 분산되어야 합니다. 예를 들어 전방 충돌 시, 충격은 범퍼 빔을 지나 프론트 사이드 멤버를 타고 들어와, 다시 A필러와 사이드 실(Side Sill), 플로어 터널 등 세 갈래 길로 나뉘어 흐르게 됩니다. 이 경로가 끊기지 않고 유기적으로 연결되도록 설계하는 것이 차체 안전 설계의 핵심입니다.

















소재 전략: 적재적소(Right Material in Right Place)의 원칙

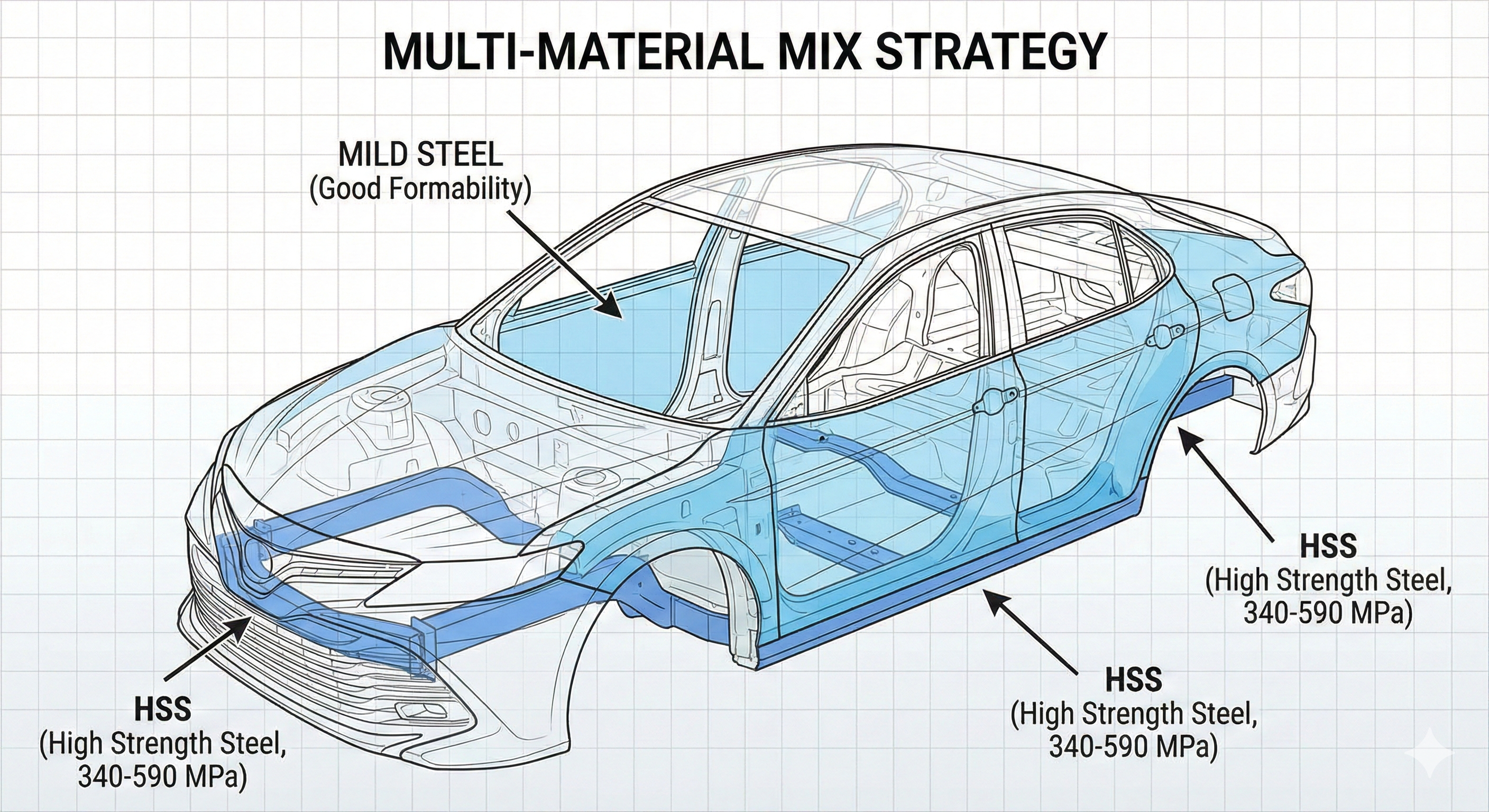

 과거의 차체는 연강(Mild Steel) 위주로 만들어졌지만, 지금은 강화된 안전 법규와 연비 규제를 동시에 만족시키기 위해 다중 소재(Multi-Material Mix) 전략을 사용합니다. 즉, 부위별 역할에 따라 서로 다른 성질의 철을 사용하는 것입니다. 복잡한 형상으로 찍어내야 하는 도어 외판이나 펜더에는 가공성이 좋은 연강을 사용하지만, 차체의 뼈대가 되는 멤버류에는 인장강도 340~590MPa 급의 고장력강(HSS)을 사용합니다.

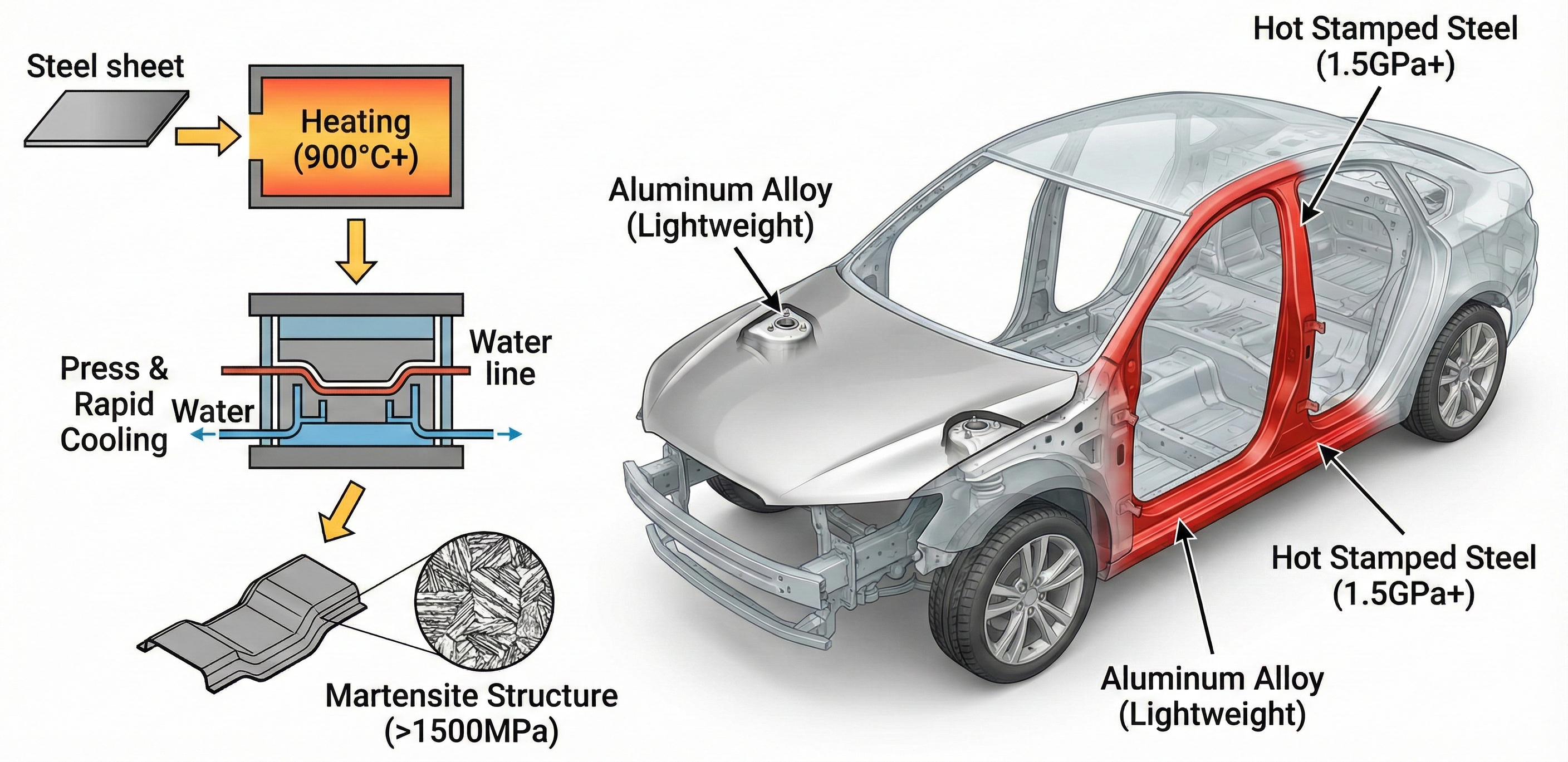

 더 나아가 승객 보호가 절대적인 B필러나 사이드 실에는 1,500MPa(1.5GPa) 이상의 강도를 자랑하는 핫 스탬핑(Hot Stamping) 강판이 적용됩니다. 이는 900도 이상으로 벌겋게 달군 철판을 프레스로 찍음과 동시에 급속 냉각시켜, 철의 조직을 단단한 마르텐사이트(Martensite)로 변화시키는 공법입니다. 이를 통해 얇은 두께로도 극강의 강도를 확보하여 경량화와 안전이라는 두 마리 토끼를 잡을 수 있습니다. 제네시스나 벤츠 같은 프리미엄 브랜드는 여기서 한 발 더 나아가 후드나 서스펜션 마운트 등에 알루미늄 합금을 적극적으로 도입하여 차체 무게 배분까지 최적화하고 있습니다.















접합 기술: 강성의 완성

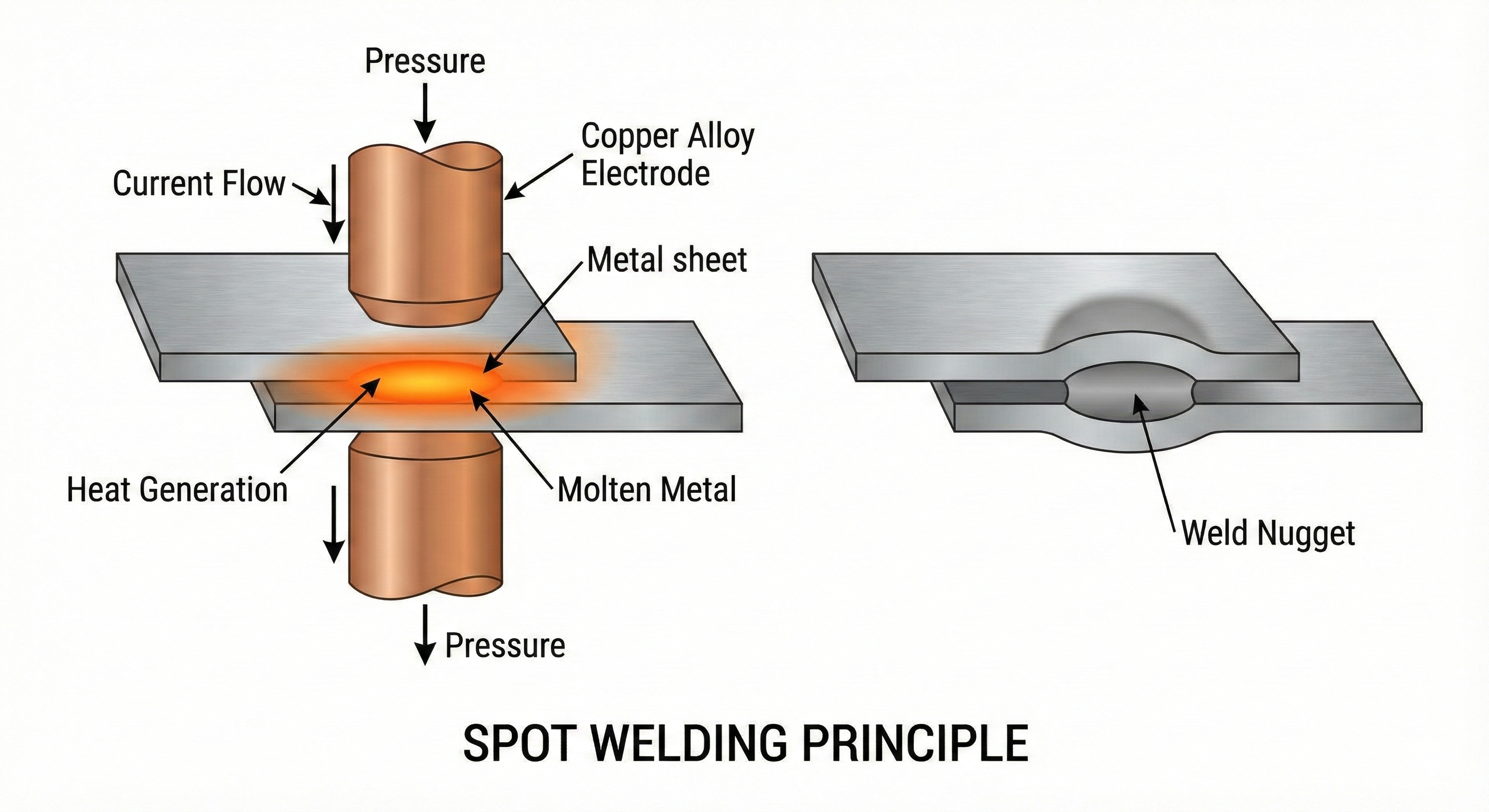

 아무리 좋은 소재를 배치했다 하더라도, 그것들을 이어 붙이는 접합 기술이 부실하다면 차체의 강성은 완성될 수 없습니다. 전통적으로는 금속에 전류를 흘려 녹여 붙이는 점 용접(Spot Welding)이 주류를 이뤘습니다. 보통 승용차 한 대에는 약 4,000~5,000 타점의 용접이 들어갑니다.













 하지만 최근에는 구조용 접착제(Structural Adhesive)의 비중이 비약적으로 늘고 있습니다. 과거에는 접착제를 단순히 보조적인 수단으로 여겼지만, 지금은 용접 점과 점 사이를 '면(Area)'으로 강력하게 결합해주는 핵심 공법이 되었습니다. 구조용 접착제는 차체의 비틀림 강성을 높여줄 뿐만 아니라, 미세한 진동을 흡수하는 댐핑(Damping) 효과까지 있어 NVH 성능 향상에도 크게 기여합니다.

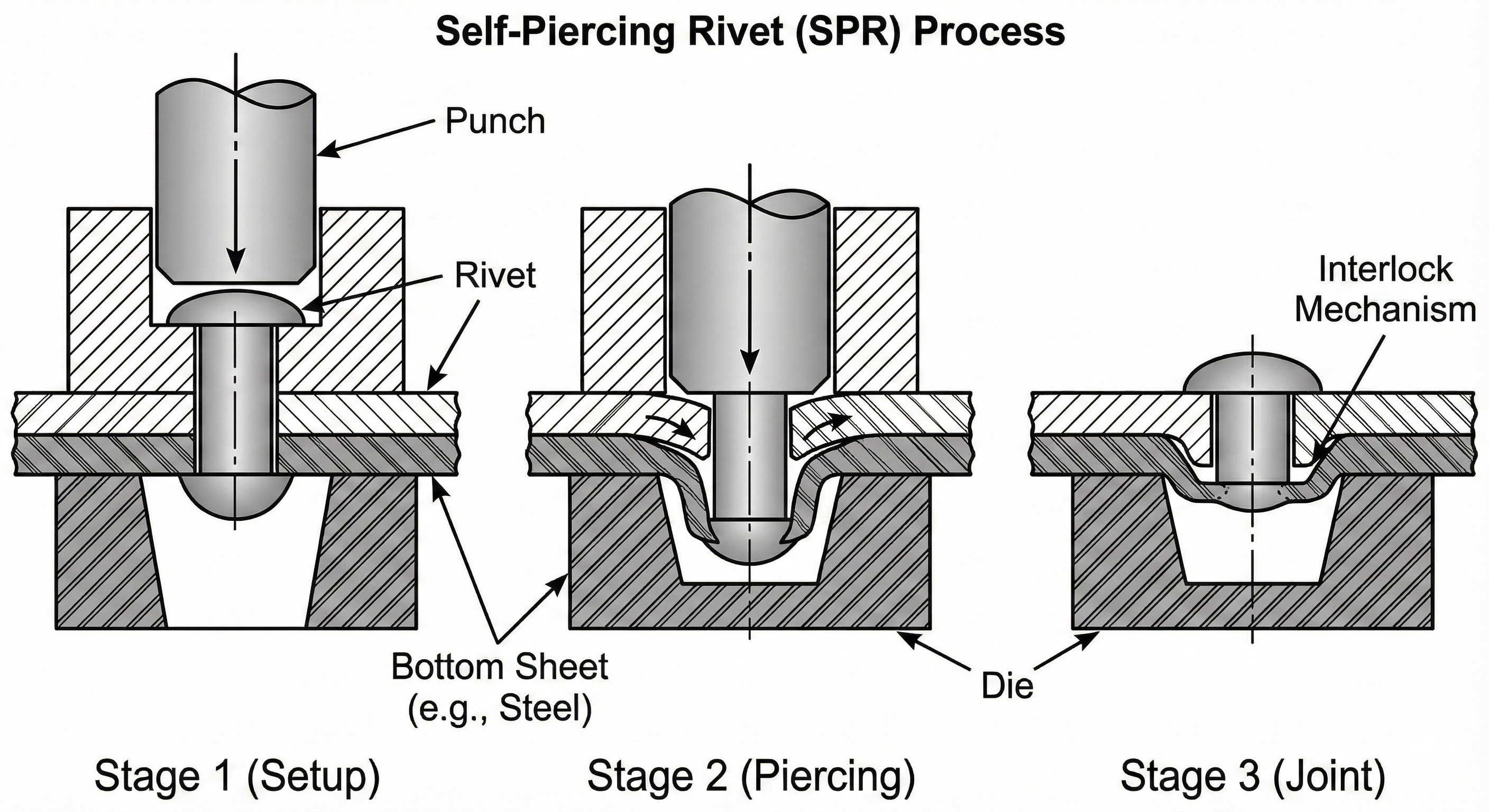

 또한, 철과 알루미늄처럼 녹는점이 달라 용접이 불가능한 이종 소재를 결합하기 위해, 리벳을 강제로 박아 넣는 SPR(Self-Piercing Rivet) 같은 기계적 체결 기술도 필수적으로 사용되는 추세입니다.

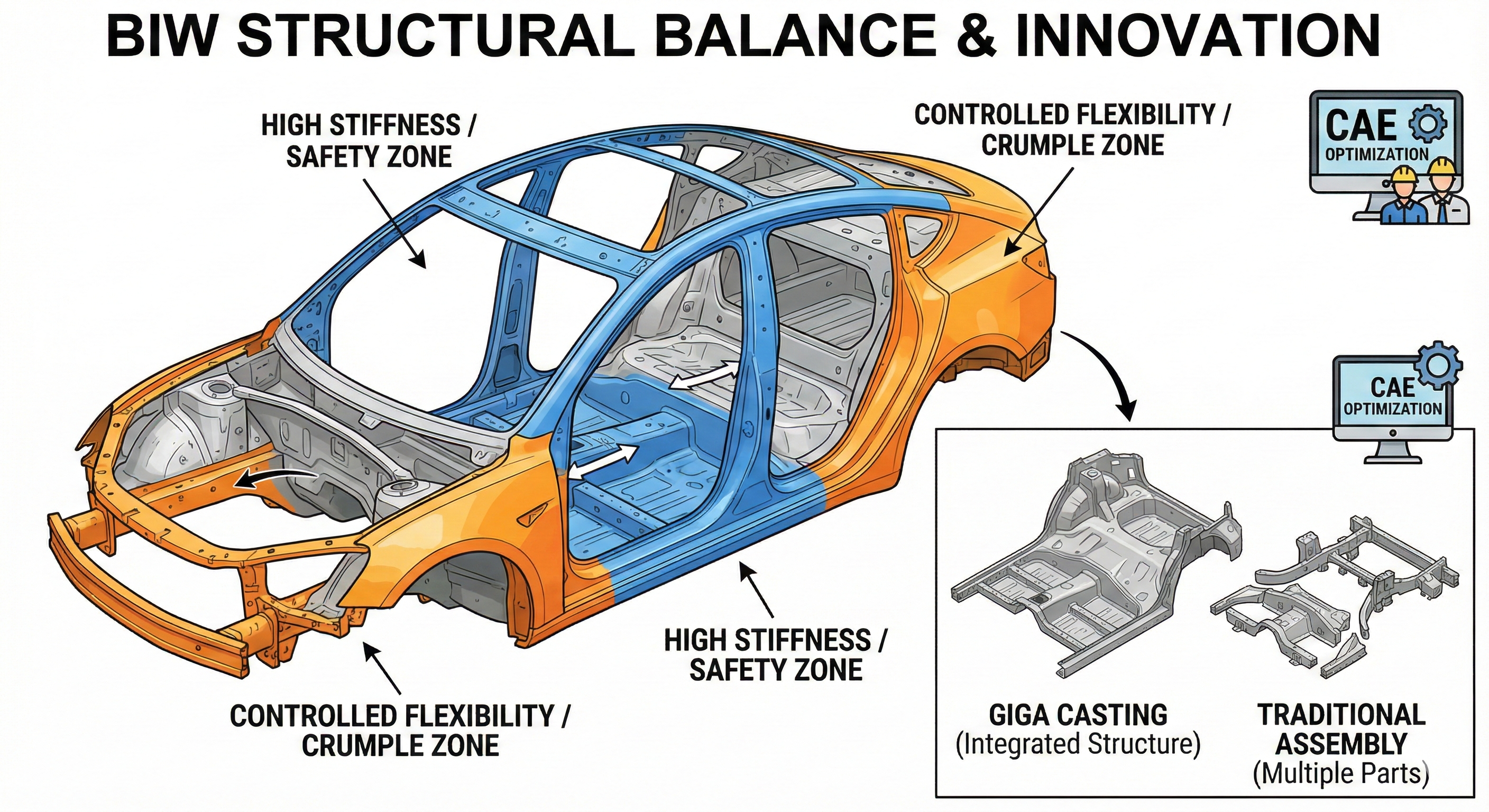

 결국 훌륭한 BIW란 '단단해야 할 곳은 단단하고, 유연해야 할 곳은 유연한' 역학적 밸런스를 갖춘 차체를 의미합니다. 차체 설계 엔지니어들은 지금 이 순간에도 수만 번의 컴퓨터 해석(CAE)을 통해 0.1mm의 두께를 조절하고, 새로운 소재를 시험하고 있습니다. 최근에는 테슬라가 주도하는 기가 캐스팅(Giga Casting) 기술이 등장하며, 수십 개의 부품을 하나의 거대한 주조품으로 찍어내는 제조 공정의 혁명까지 일어나고 있습니다. 우리가 도로 위에서 안전하게, 그리고 즐겁게 달릴 수 있는 것은 이처럼 보이지 않는 곳에서 치밀하게 설계된 '철의 요새'가 우리를 감싸고 있기 때문입니다.







---
