나에게 맞는 사출기 고르는 법, 사출성형기 모델 선정 가이드

 성공적인 제조 공정을 위한 사출성형기 선정 가이드: 모델 결정 전 필수 검토항목





사출성형기는 한 번 도입하면 최소 10년 이상 가동해야 하는 핵심 자산입니다. 단순히 장비의 가격이나 브랜드 인지도에 의존하여 모델을 선정할 경우, 생산 현장에서 금형 장착 불가, 불량률 폭증, 과도한 에너지 비용 발생 등의 심각한 리스크를 초래할 수 있습니다. 본 가이드는 현명한 사출기 모델 선정을 위해 반드시 숙지해야 할 기계적 근거와 산업별 최적화 포인트를 심층적으로 다룹니다.















1. 최적의 모델 선정을 위한 핵심 메커니즘의 이해











 사출기 모델을 고르기 전, 사출기의 작동 원리를 기본적으로 알고 있다면 사양 선정하는데 큰 도움이 됩니다. 그 이유는 장비의 한계치가 곧 생산 가능한 제품의 품질 상한선을 결정하기 때문입니다. 특히 다음 두 가지 메커니즘은 '오버 스펙'으로 인한 낭비와 '언더 스펙'으로 인한 불량을 방지하는 기준이 됩니다.

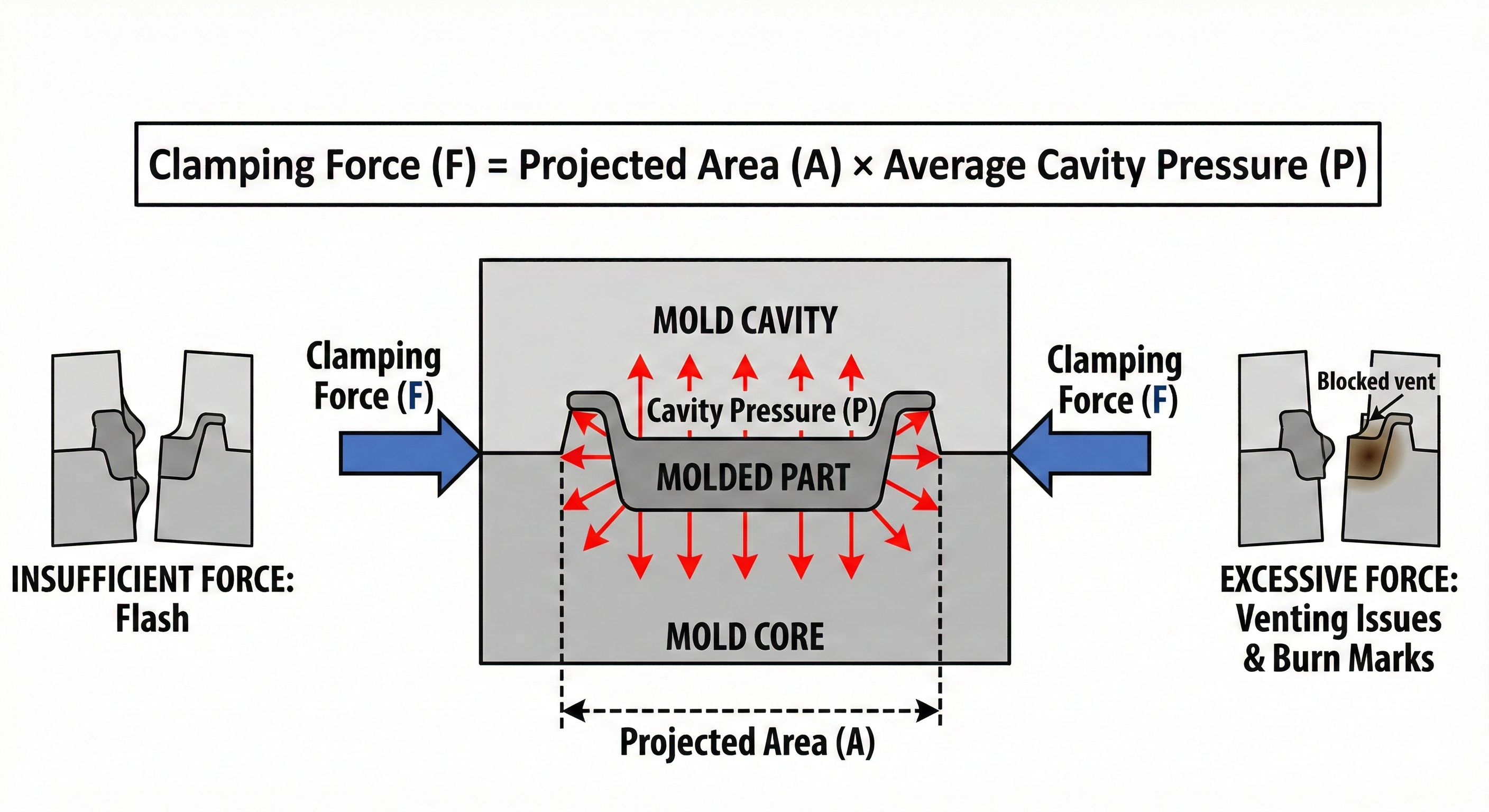

1.1 형체 메커니즘과 적정 톤수 산출 원리

형체 장치는 고압의 수지가 금형 내부로 들어올 때 발생하는 내부 압력에 저항하여 금형을 닫힌 상태로 유지합니다. 모델 선정 시 "금형의 투영 면적() × 캐비티 내 평균 압력()" 공식을 통해 필요한 형체력(Tonnage)을 먼저 계산해야 합니다. 형체력이 부족하면 제품 테두리에 불필요한 수지가 남는 '플래시(Flash)' 현상이 발생하고, 과도하면 금형과 기계에 무리가 가며 가스 배출(Venting)이 원활하지 않아 제품이 타는 현상이 발생할 수 있습니다.

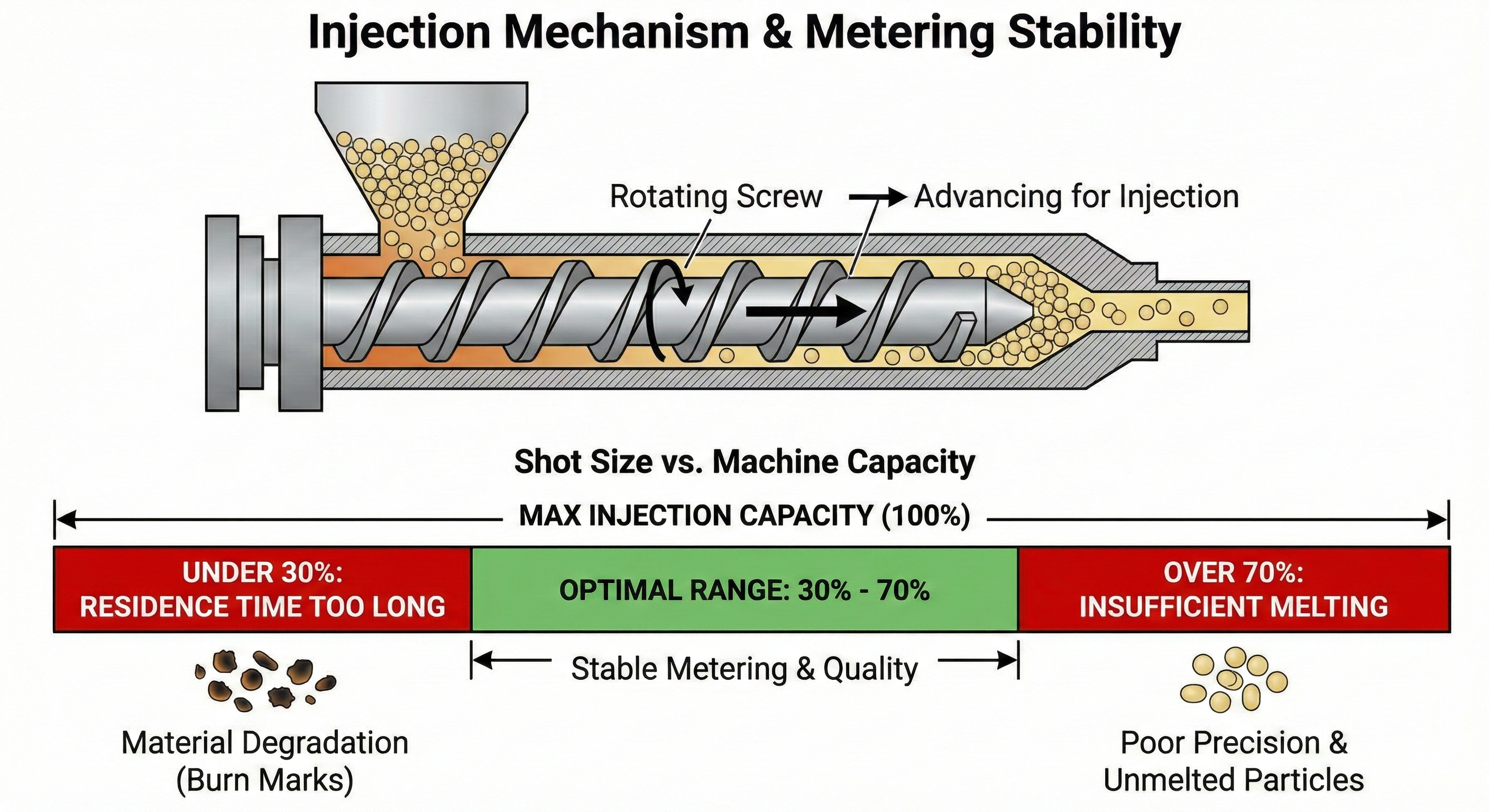

1.2 사출 메커니즘과 계량 안정성

사출 장치는 스크류의 회전과 전진 운동을 통해 수지를 녹이고 밀어냅니다. 현명한 모델 선택을 위해서는 "최대 사출 용량의 30% ~ 70% 사이"에 실제 제품 중량이 위치하는 모델을 골라야 합니다. 이 범위를 벗어나면 수지가 가열 통 내부에 너무 오래 머물러 물성이 변하거나(탄화), 반대로 제대로 녹지 않은 수지가 주입되어 정밀도가 떨어지는 문제를 겪게 됩니다.















2. 사출기 구매 시 놓치기 쉬운 체크포인트





 카탈로그의 '사출 톤수'만 보고 장비를 구매했다가 현장에서 금형을 장착하지 못하는 사고가 발생할 수도 있습니다. 다음의 상세 사양은 모델 선정 시 '톤수'만큼이나 중요한 물리적 제약 요건입니다.

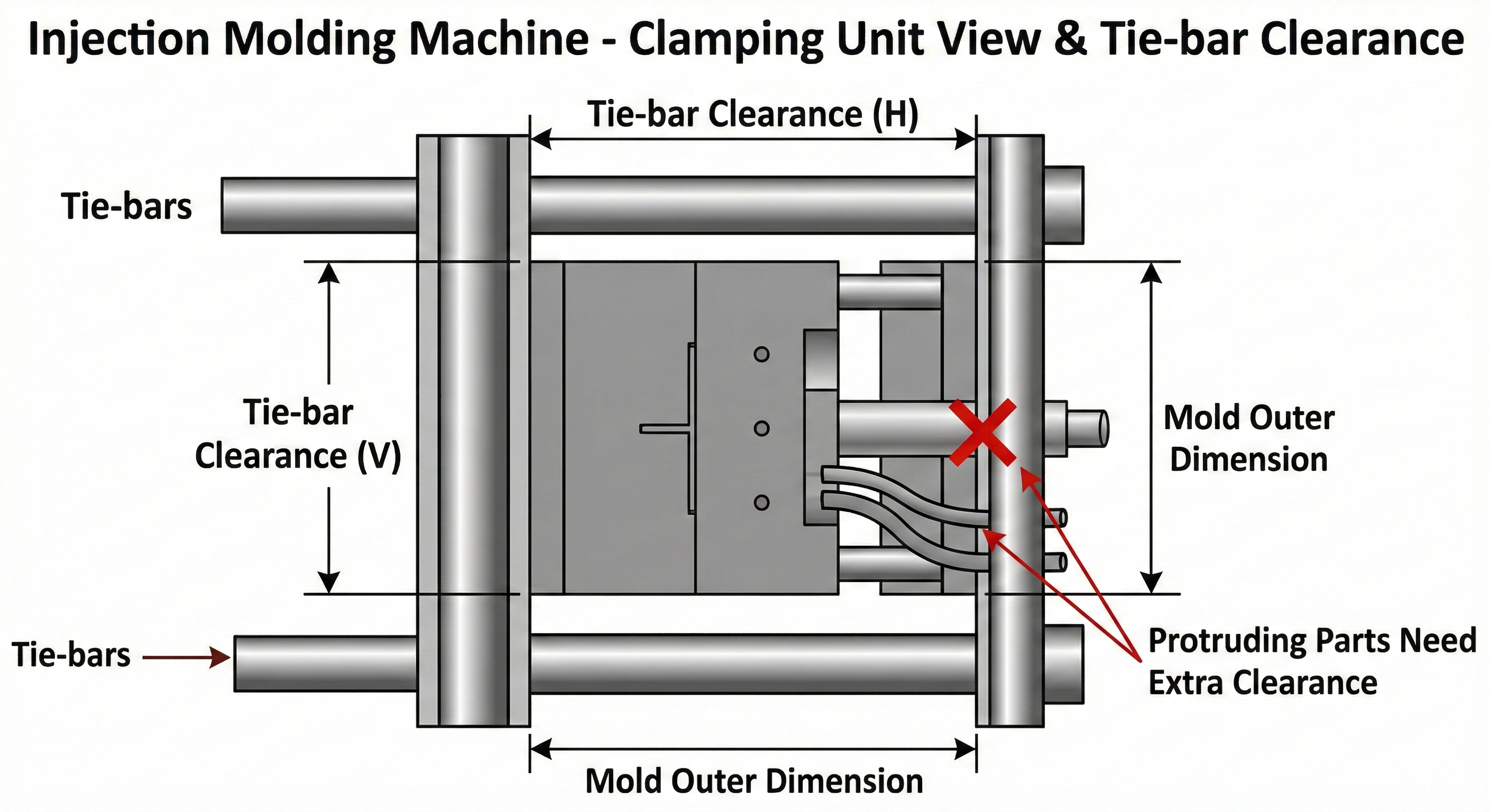

2.1 타이바 간격(Tie-bar Clearance): 장착 가능 여부의 1순위 기준

타이바는 형체 장치를 지탱하는 4개의 기둥입니다. 이 기둥 사이의 간격이 금형의 외형 치수보다 작으면 금형을 기계 안으로 밀어 넣을 수 없습니다. 특히 슬라이드 코어나 냉각 호스 연결 부위가 외부로 튀어나온 금형의 경우, 실제 금형 판 사이즈보다 훨씬 넓은 타이바 간격을 가진 모델을 선정해야 합니다.















2.2 에젝터 스트로크(Ejector Stroke): 취출 한계의 결정

에젝터는 성형 완료 후 제품을 금형에서 밀어내는 핀의 이동 거리를 말합니다. 컵이나 박스처럼 깊이가 깊은(Deep-draw) 제품을 생산할 때 에젝터 스트로크가 짧으면 제품이 금형에서 반만 빠진 상태로 멈추게 되어 로봇이 잡을 수 없거나 낙하되지 않습니다. 생산할 제품의 깊이를 고려하여 충분한 스트로크를 확보한 모델인지 확인해야 합니다.









2.3 최소/최대 금형 두께(Mold Thickness): 금형과의 호환성

 사출기 모델마다 수용할 수 있는 금형의 두께 범위가 정해져 있습니다. 금형이 너무 얇으면 형체 장치가 끝까지 닫히지 않아 압력을 가할 수 없고, 너무 두꺼우면 금형이 닫히지 않아 사출 자체가 불가능합니다. 보유한 금형의 두께 범위를 사전에 리스트업하여 모델의 사양과 대조하는 과정이 반드시 필요합니다.

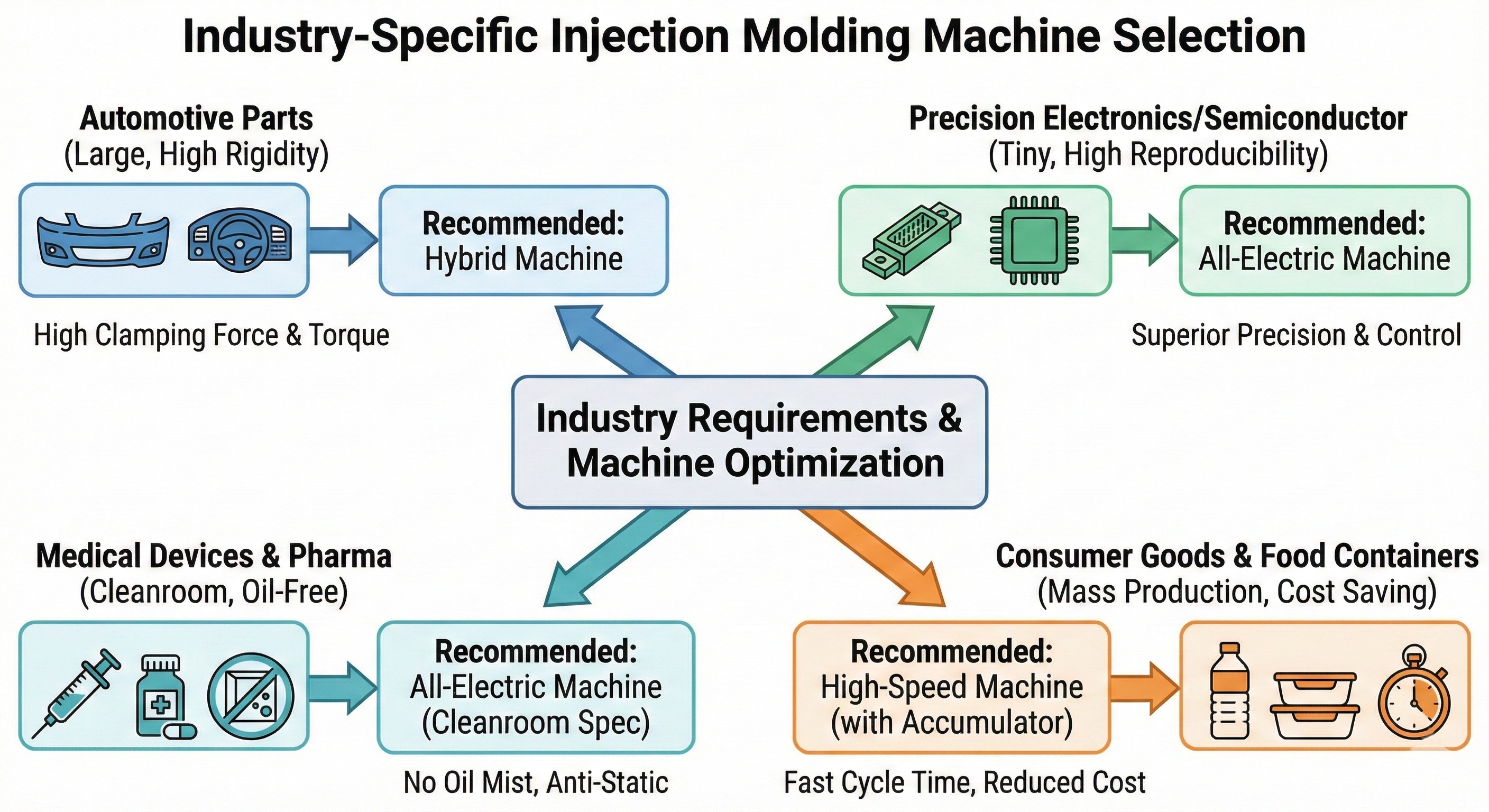

3. 산업 용도별 모델 최적화 및 선정 전략









산업군에 따라 사출기에 요구되는 핵심 역량이 다르므로, 업종의 특성에 맞춘 모델 분류가 선행되어야 합니다.

• 자동차 부품: 내외장재 등 대형 부품이 많고 고강성이 요구되므로, 높은 형체 유지력과 하이브리드 방식의 토크가 우수한 모델이 적합합니다.
• 정밀 전자/반도체: 커넥터 등 초소형 부품의 재현성이 중요하므로, 유압 제어보다 정밀도가 압도적인 전동식(All-Electric) 모델을 선택해야 합니다.
• 의료기기 및 제약: 오일 비산이 없어야 하는 클린룸 환경이 필수적이므로 전동식 사출기와 정전기 방지 사양 모델이 최우선입니다.
• 생활용품 및 식품 용기: 대량 생산과 원가 절감이 핵심이므로 사이클 타임을 단축할 수 있는 고속 사출 모델(Accumulator 탑재형)이 유리합니다.







4. 사양별 구동 방식 및 가격 영향도 분석







사출기의 가격은 구동 방식과 제어 정밀도에 따라 크게 달라집니다. 아래는 모델 선정 시 예산 수립의 기준이 되는 비교표입니다.

모델 타입	구동 핵심 요소	성능 및 재현성	가격대(상대 비교)
일반 유압식	정속형 펌프 제어	보통 / 범용 제품용	100% (Standard)
서보 하이브리드	서보 모터 + 유압 펌프	우수 / 에너지 효율 높음	120% ~ 140%
전동식 (Electric)	서보 모터 + 볼 스크류	매우 우수 / 정밀 부품	160% ~ 200%
고속 전용 모델	질소 축압기 (Acc)	고속 사출 / 얇은 용기	150% ~ 180%
특수 이색 사출기	복수 사출 유닛 탑재	복합 재질 / 특수 부품	250% 이상

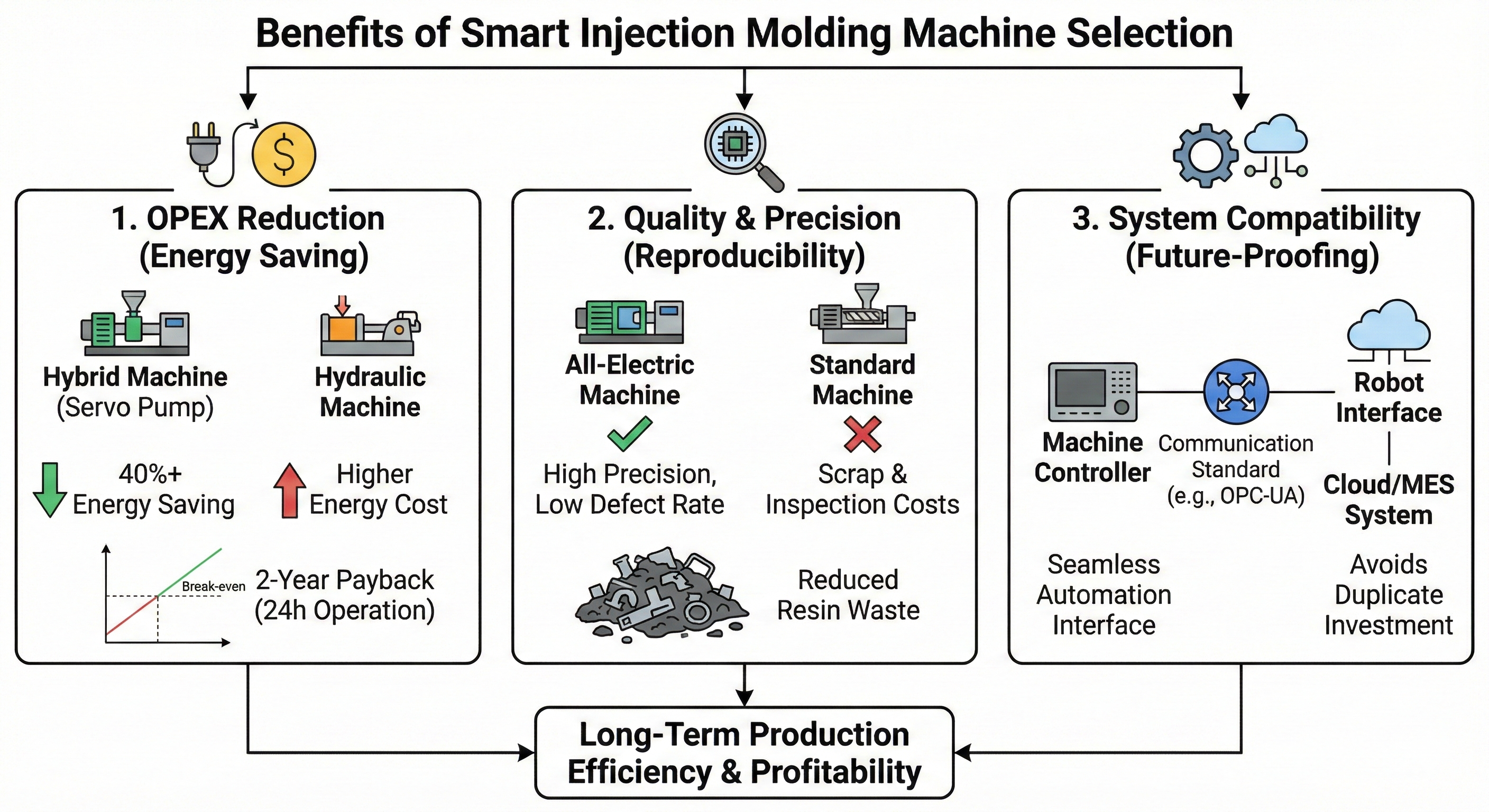

5. B2B 비즈니스 가치 최적화를 위한 ROI 분석









현명한 장비 도입은 초기 구매가가 아닌 생산 사이클 단축과 가동률 향상에 초점을 맞춰야 합니다.

1. 운영 비용(OPEX) 절감: 서보 펌프가 장착된 하이브리드 모델은 유압식 대비 약 40% 이상의 전기료를 절감합니다. 24시간 가동되는 공장이라면 2년 이내에 기계값 차액을 회수할 수 있습니다.
2. 불량률과 정밀도: 정밀 전자 부품의 경우, 전동식 사출기의 높은 재현성은 불량으로 버려지는 수지 비용과 검수 인건비를 획기적으로 낮춰 줍니다.
3. 시스템 호환성: 향후 자동화 라인 구축을 고려한다면, 모델 선정 시 통신 표준(OPC-UA 등) 지원 여부와 취출 로봇과의 인터페이스 호환성을 반드시 확인해야 시스템 추가 도입 시의 중복 투자를 막을 수 있습니다.













기계의 물리적 한계를 데이터로 검증







 사출성형기 모델 선정의 핵심은 '막연한 경험'이 아닌 '정확한 수치'입니다. 형체력 계산을 통해 기계의 규모를 정하고, 사출량과 가소화 능력을 통해 공정 안정성을 확보하며, 마지막으로 타이바 간격과 에젝터 스트로크라는 물리적 입구를 검증해야 합니다. 이 가이드에서 제시한 4대 핵심 지표를 바탕으로 귀사의 금형 사양을 대조해 본다면, 투자 실패 없는 최적의 장비 도입이 가능할 것입니다.



---
