엔진의 두뇌: ECU 제어 유닛의 아키텍처와 센서 데이터 매니지먼트의 공학적 메커니즘







현대 자동차의 파워트레인 제어 시스템에서 ECU(Electronic Control Unit)는 단순한 연산 장치를 넘어선 존재입니다. 엔진 내부에서 발생하는 수만 가지의 변수를 실시간으로 처리하여 최적의 연소 조건과 배출가스 정화 효율을 결정하는 핵심 전략 허브라고 할 수 있습니다. 특히 Euro 7 및 강화된 환경 규제 환경 속에서 엔진 제어 알고리즘은 더욱 복잡해지고 있으며, 이를 뒷받침하기 위한 초고속 데이터 샘플링 및 정밀 제어 아키텍처는 자동차 공학의 정수로 평가받고 있습니다.

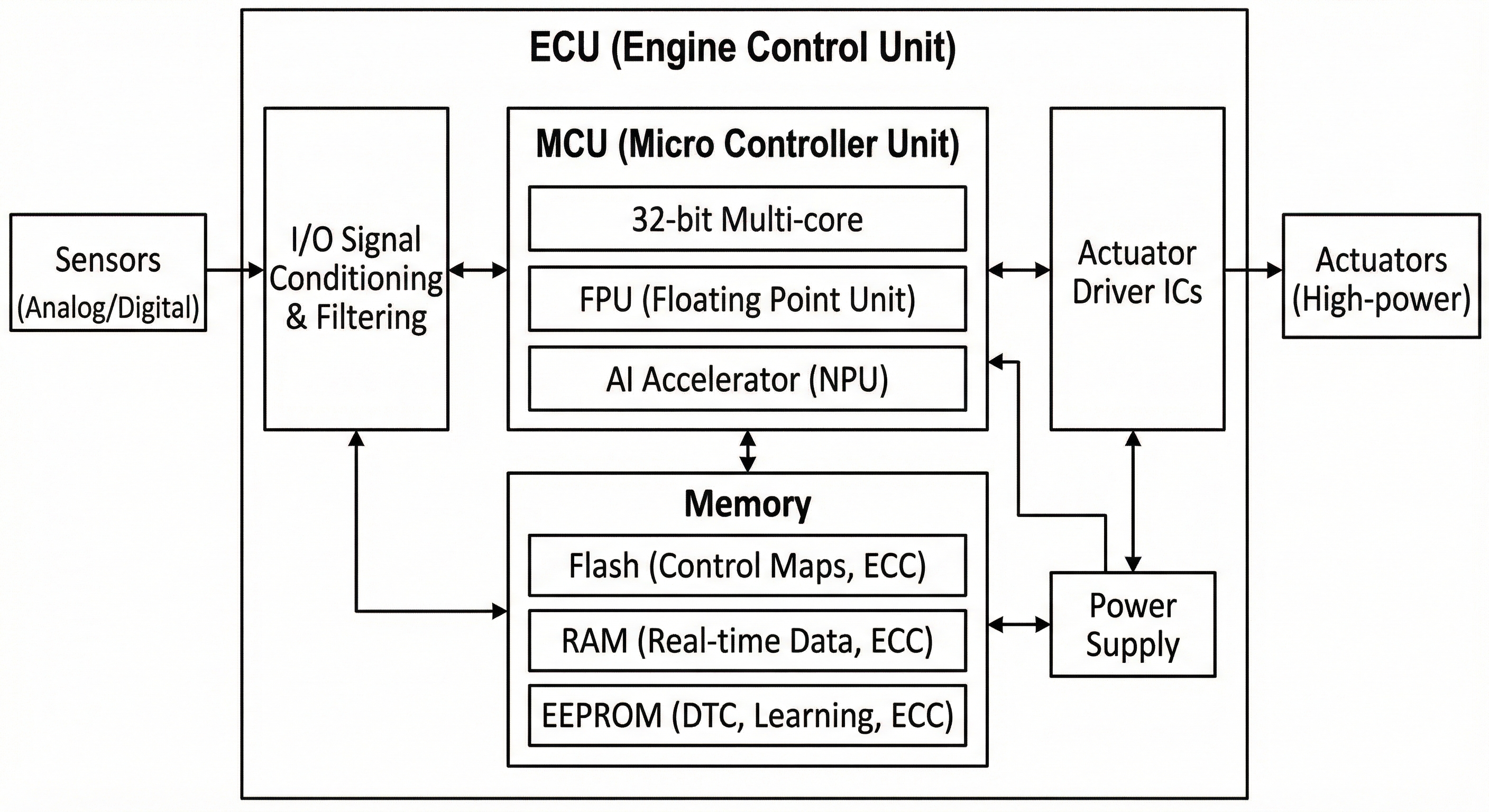

ECU 하드웨어 아키텍처 및 시스템 구성 요소











 ECU는 엔진룸의 가혹한 환경(진동, 고온, 전자기 간섭) 속에서도 높은 신뢰성을 유지해야 하는 정밀 임베디드 시스템입니다. 주요 구성 요소들은 데이터의 흐름과 연산 처리 능력에 최적화된 구조를 갖추고 있습니다.

1. 고성능 MCU (Micro Controller Unit) 및 멀티코어 연산

ECU의 핵심은 32비트 이상의 고성능 멀티코어 MCU입니다. 실시간 제어를 위해 결정론적(Deterministic) 성능을 보장하는 하드웨어가 사용되며, 복잡한 제어 로직(PID 제어, 모델 기반 제어 등)을 처리하기 위한 부동 소수점 연산 장치(FPU)가 통합되어 있습니다. 최근에는 고도화된 연소 제어를 위해 AI 가속기(NPU)가 탑재되는 추세입니다.

2. 메모리 관리 시스템 (Flash, RAM, EEPROM)

엔진 제어 맵(Look-up Table)을 저장하는 Flash 메모리와 실시간 변수를 처리하는 고속 RAM, 그리고 고장 코드(DTC) 및 학습 데이터를 보존하는 EEPROM으로 구성됩니다. 데이터의 무결성을 보장하기 위해 모든 메모리 영역에는 ECC(Error Correction Code) 기능이 필수적으로 적용됩니다.

3. 전원부 및 입출력 인터페이스 (I/O Signal Conditioning)

센서로부터 오는 아날로그 신호를 디지털로 변환하기 전 노이즈를 제거하는 필터링 회로와, 인젝터 및 점화 코일과 같은 고전력 액추에이터를 정밀하게 구동하기 위한 드라이버 IC가 시스템의 한 축을 담당합니다.

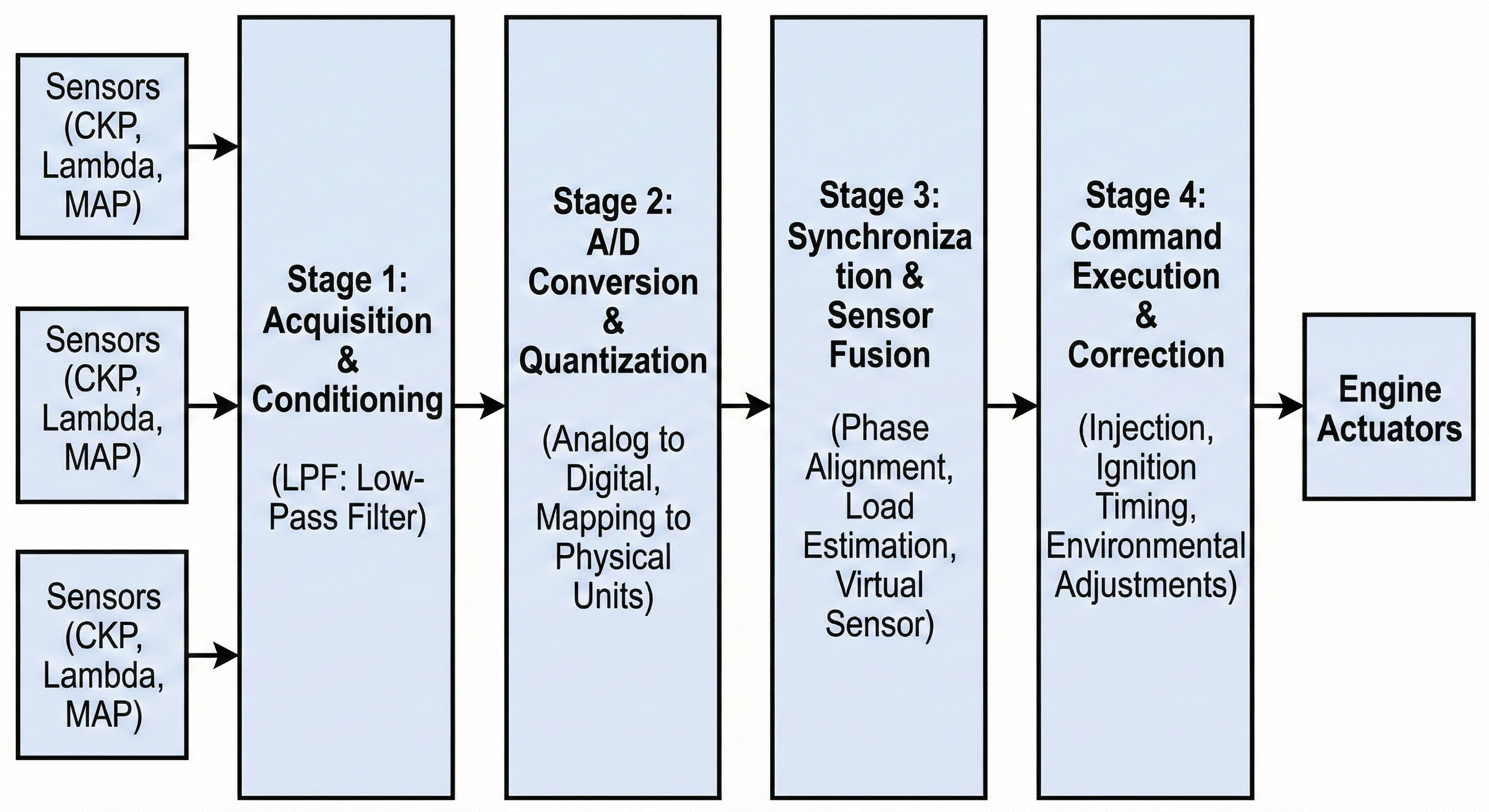

센서 데이터 매니지먼트 및 신호 처리 워크플로우











 ECU는 수십 개의 센서로부터 입력되는 비정형 신호를 수집하여 유의미한 물리량으로 변환하는 매우 정밀한 프로세스를 수행합니다. 각 단계별 흐름을 살펴보겠습니다.

단계 1: 센서 신호 수집 및 컨디셔닝 (Acquisition)

크랭크샤프트 위치 센서(CKP), 산소 센서(Lambda), 흡기 압력 센서(MAP) 등에서 발생하는 전압 신호를 먼저 수집합니다. 이때 발생하는 고주파 노이즈를 저역 통과 필터(LPF)를 통해 제거하여 신호의 순도를 높입니다.

단계 2: A/D 변환 및 물리량 매핑 (Quantization)

아날로그 전압 신호를 디지털 값으로 변환하는 단계입니다. 예를 들어, 산소 센서의 0V ~ 1V 전압 신호는 분해능에 따라 0 ~ 1023 (10bit 기준)의 디지털 값으로 매핑되며, 이는 다시 공학적 단위인 공연비(λ)로 최종 환산됩니다.

단계 3: 동기화 및 센서 퓨전 (Synchronization)

엔진의 회전 위상(Phase)에 맞춰 데이터를 정렬합니다. 크랭크샤프트 각도에 따른 피스톤 위치를 계산하고, 여러 센서 데이터를 결합하여 현재 엔진의 부하(Load) 상태를 정확히 추정하는 가상 센서(Virtual Sensor) 기술이 여기서 활용됩니다.

단계 4: 제어 로직 실행 및 보정 (Command Execution)

계산된 물리량을 바탕으로 연료 분사 시기와 점화 시기 등을 결정합니다. 대기압, 냉각수 온도, 외부 습도 등 환경 변수에 따른 보정 계수를 실시간으로 반영하여 최적의 구동 명령을 하달하게 됩니다.













통신 프로토콜 및 하드웨어 제원 비교 분석







현대 ECU는 차량 내 다른 제어기들과 유기적으로 협력하기 위해 다음과 같은 다양한 통신 규격을 지원하고 있습니다.

비교 항목	CAN (Standard)	CAN FD	Automotive Ethernet
데이터 전송 속도	최대 1 Mbps	최대 5-8 Mbps	100 Mbps / 1 Gbps
페이로드 크기	8 Bytes	최대 64 Bytes	최대 1500 Bytes
실시간성 (Determinism)	매우 높음	높음 (대용량 대응 가능)	보통 (TSN 적용 시 개선)
주요 활용 범위	단순 센서 정보 전달	복합 파워트레인 제어	ADAS 데이터 및 OTA
시스템 복잡도	낮음	중간	높음

 데이터 전송 효율과 실시간 제어의 상관관계는 샘플링 주파수에 의해 결정됩니다. 엔진 RPM이 높아질수록 폭발 주기가 짧아지기 때문에, ECU는 최소 2 ~ 5 kHz 이상의 속도로 센서 데이터를 업데이트하여 제어 오차를 방지해야 합니다.

















ECU 엔지니어링 가이드 및 기술 도입 시 고려사항











성능 최적화와 안정성 확보를 위해 설계 단계에서 엔지니어가 반드시 숙지해야 할 사항들입니다.

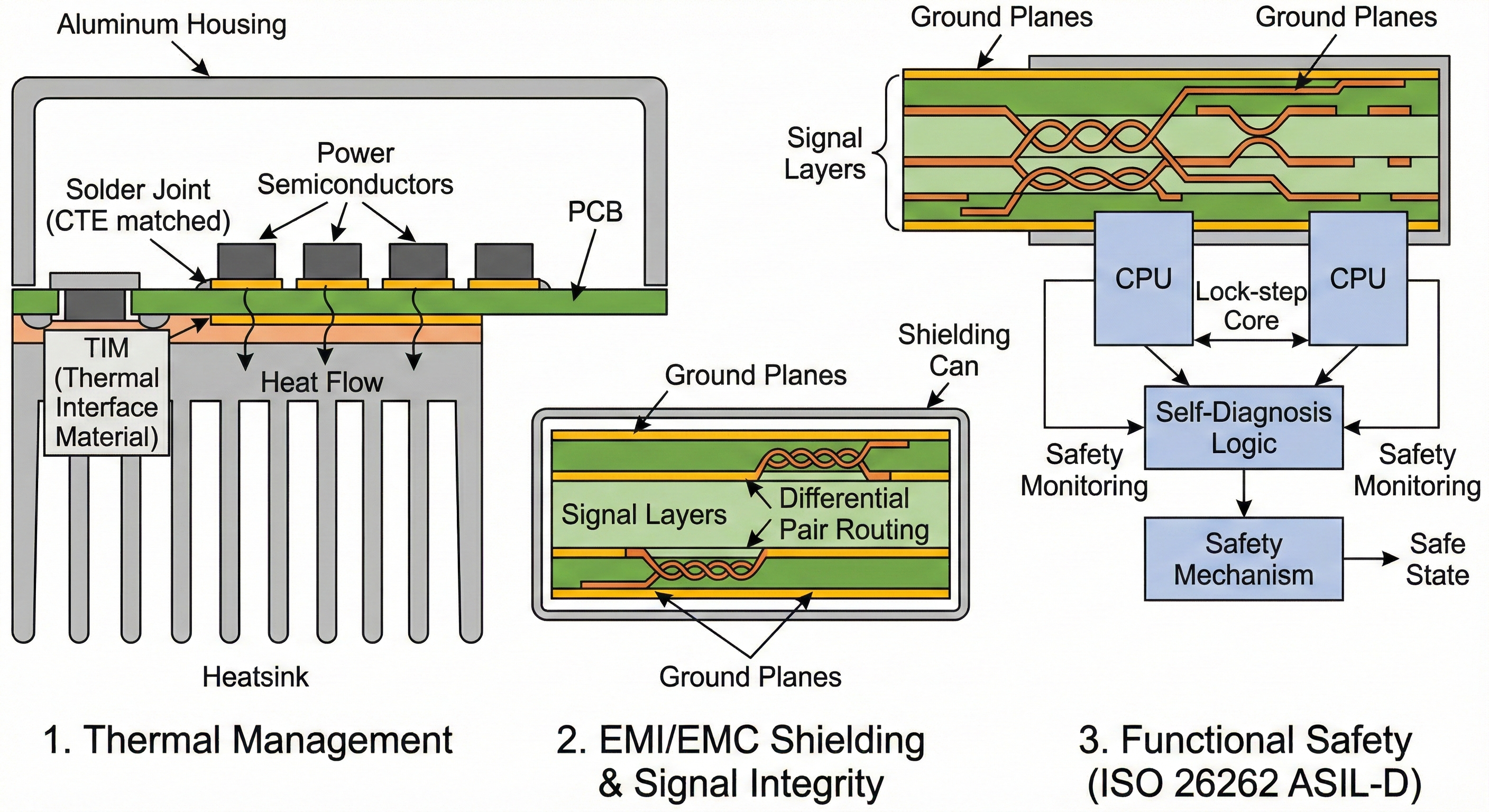

1. 열 설계 및 열 방산 (Thermal Management)

 엔진룸 내의 ECU는 최대 125℃에 달하는 고온에 노출됩니다. 전력 반도체의 열을 빠르게 방출하기 위해 알루미늄 하우징과 고성능 열전소재(TIM)를 적절히 선택해야 합니다. 또한, 반복되는 열 변화에 의한 솔더링 크랙을 막기 위해 기판 설계 시 열팽창 계수(CTE) 매칭에 주의를 기울여야 합니다.



2. EMI/EMC 차폐 및 신호 무결성 (Signal Integrity)

 고전압 인젝터 구동 시 발생하는 전자기 노이즈는 정밀한 센서 신호를 왜곡할 우려가 큽니다. 이를 차단하기 위해 다층 기판(MLB) 설계 시 접지 평면을 철저히 분리하고, Differential Pair 레이아웃을 적용하여 노이즈를 상쇄시켜야 합니다.



3. 기능 안전 표준 (ISO 26262 ASIL) 준수

 엔진 제어 결함은 큰 사고로 이어질 수 있으므로, 파워트레인 ECU는 최고 안전 등급인 ASIL-D를 충족해야 합니다. 하드웨어 이중화(Lock-step Core)와 실시간 자가 진단 로직을 통해 어떤 상황에서도 안전 모드로 진입할 수 있는 설계가 뒷받침되어야 합니다. 결론적으로, ECU는 단순히 엔진을 돌리는 장치를 넘어 차량의 에너지 효율과 환경 성능을 책임지는 첨단 기술의 집약체입니다. 앞으로의 자동차가 SDV(Software Defined Vehicle) 체제로 나아감에 따라, 이러한 제어 유닛들이 어떻게 중앙 집중형 구조로 통합될 것인지가 업계의 주요 화두가 될 전망입니다.





---
